Outil de Contrôle de lame
Pour commencer, vérifions le parallélisme des rainures à l'aide d'un mètre ruban. La précision n'est pas suffisante, mais elle permet de se faire une idée sur le matériel.

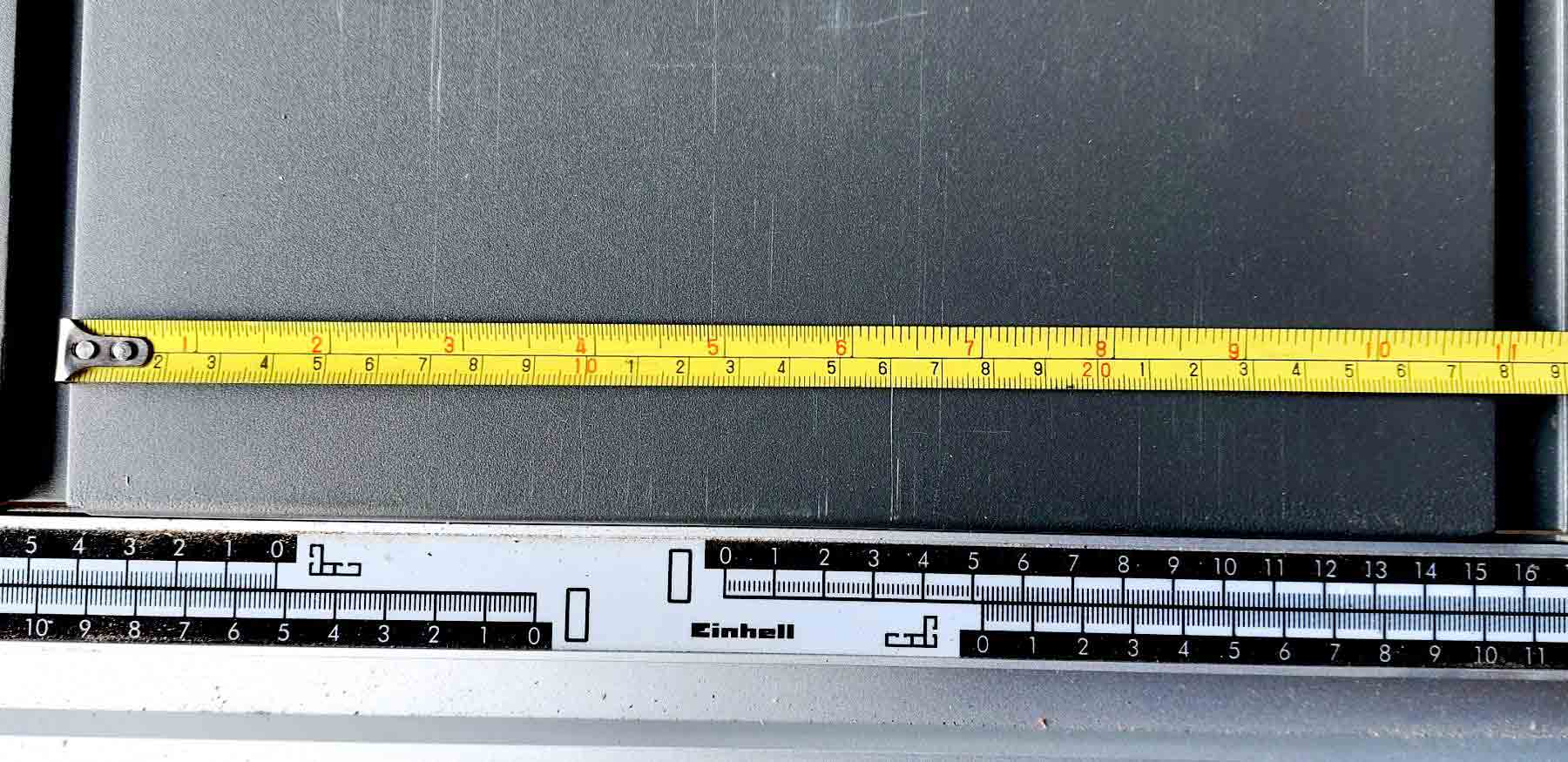

Arrière de la table

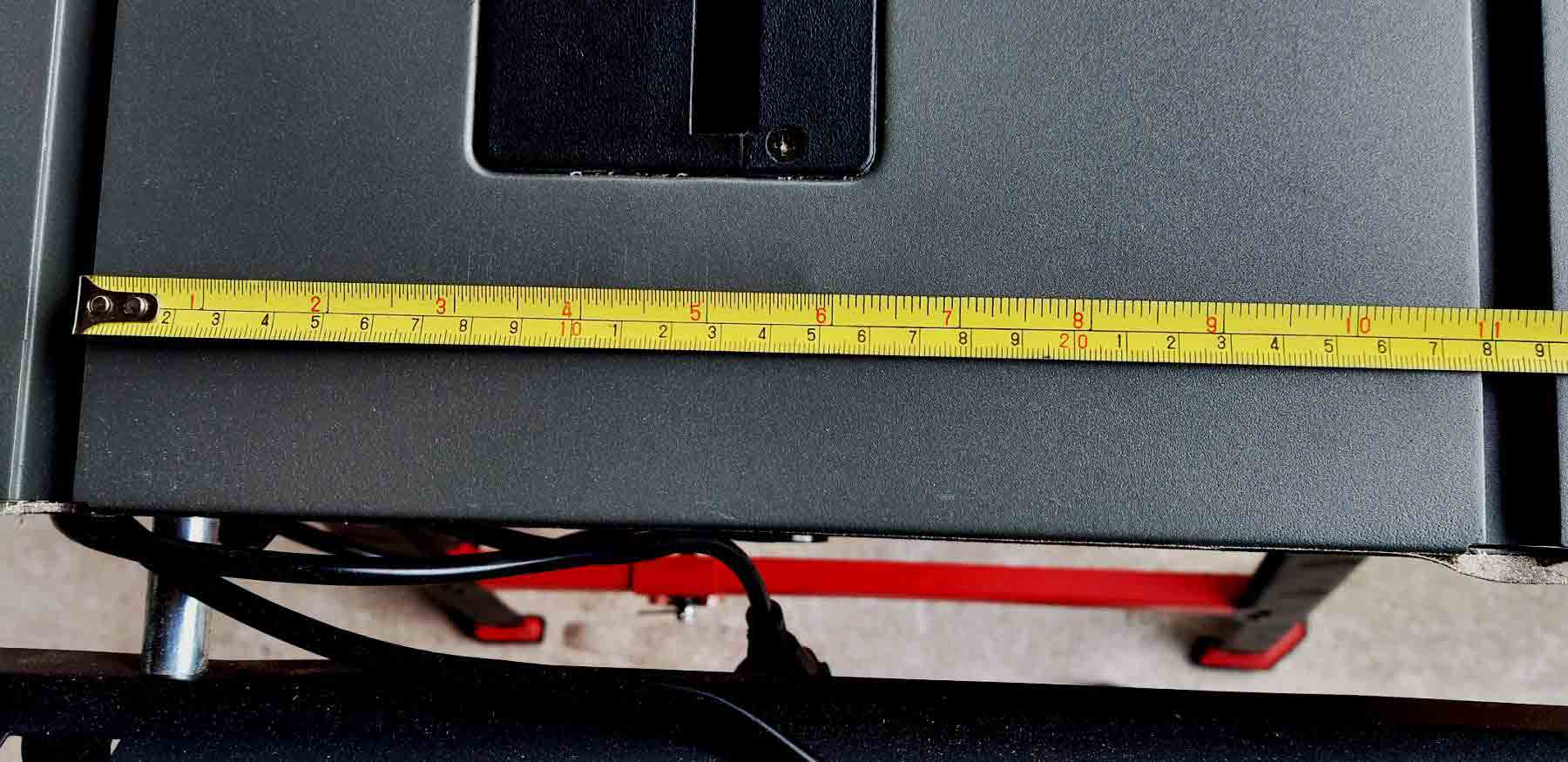

Avant de la table

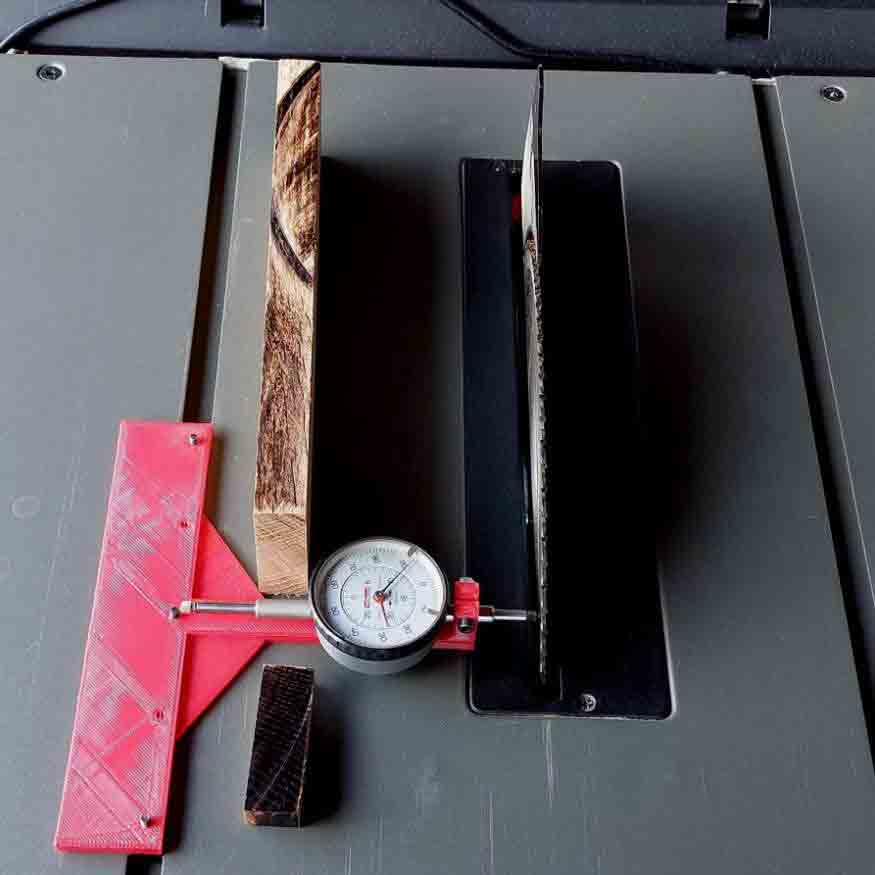

L'instrument de mesure avec un comparateur au centième.
Sur la table du bois brûlé coupé avec la lame visiblement déréglée.
Pour les méticuleux, vous pouvez ajouter un système de réglage comme sur les grandes.
Il permet de maintenir le réglage même en cas de desserrage du palier.
Le montage est assez simple (voir les photos suivantes). Elles parlent d'elle-même.

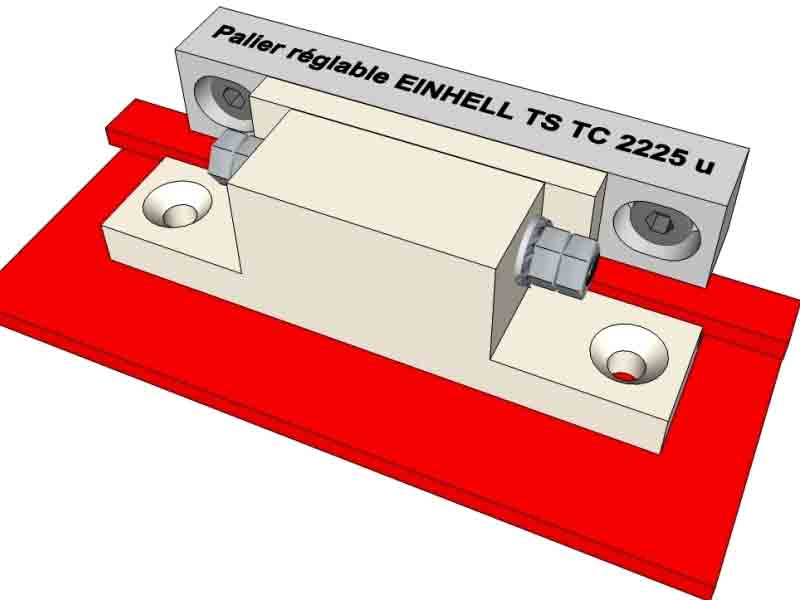

Régleur angulaire de la lame.

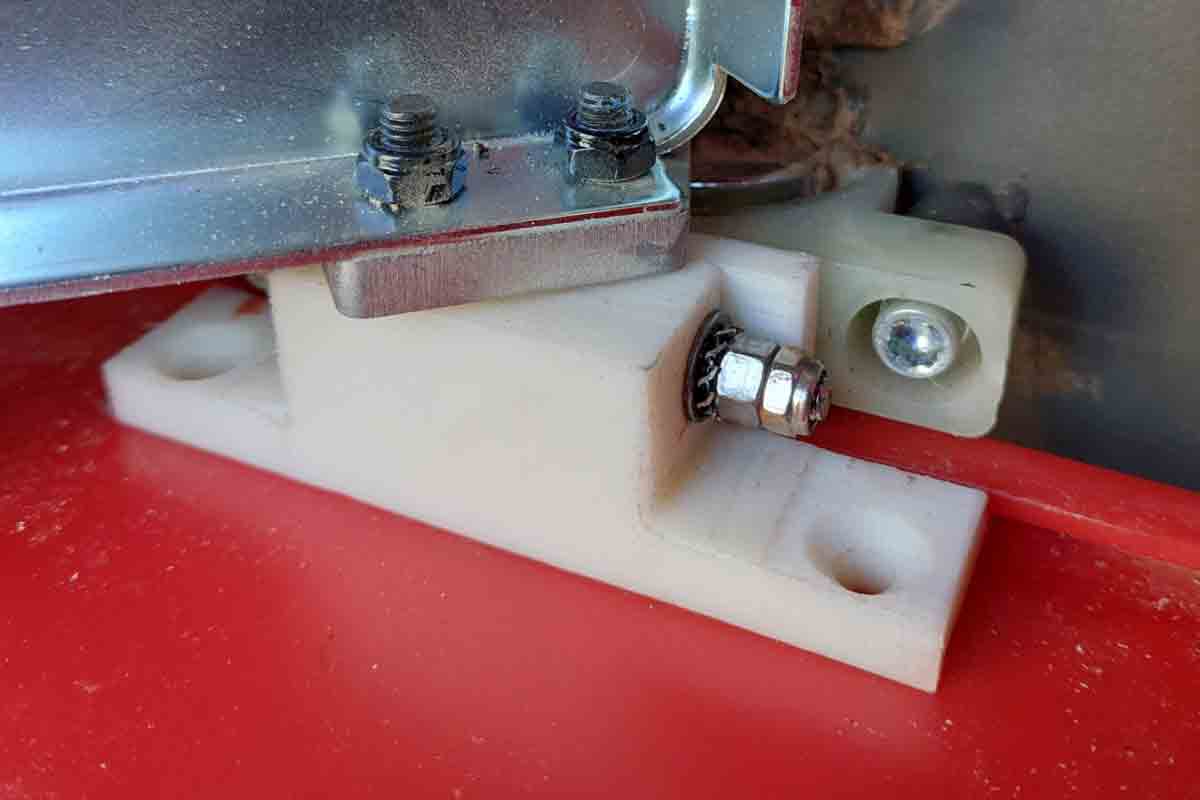

Les pièces imprimées, assemblées et positionnées
pour le percage du trou de fixation à droite.
Pour travailler dans de bonnes conditions, la machine sera disposée sur une table ou des tréteaux, afin d'effectuer la mise en place du système et/ou le réglage de la lame.

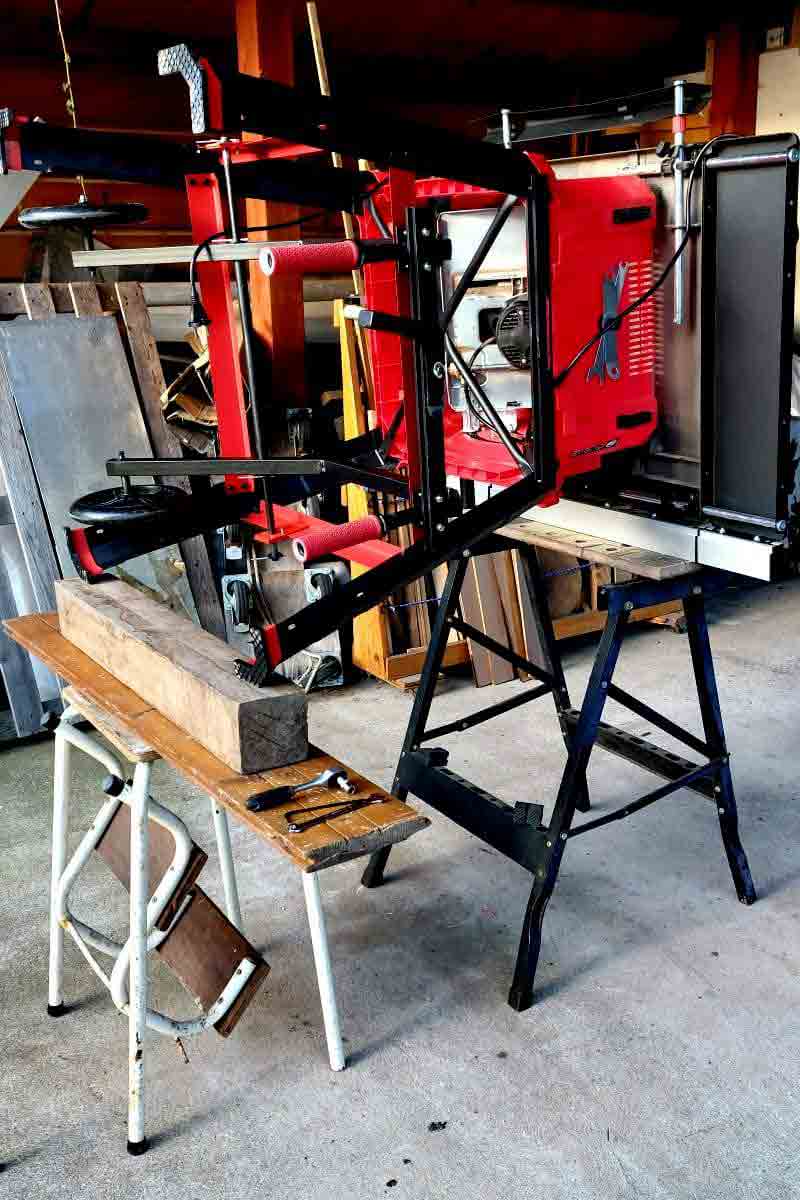

Positionnement de la machine.
Assurez-vous que les pièces du dispositif de réglage soient correctement assemblées et le système fonctionnel.
Inclinez la lame à 45° et bloquez-la avec la vis dédiée, pour avoir une vue correcte sur le palier.
Emboitez le système dans le palier de la scie avec soin avant de contre-percer le trou de fixation visible à droite.
ATTENTION ! Ce n'est pas facile, mais on y arrive avec un foret extra-long. Le trou à gauche n'est pas accessible.
Le trou étant percé, on enlève le système et on le positionne à l'aide d'une vis par l'extérieur,
pour percer le second trou... Dans le bon sens, évidemment.
Ce système n'est pas obligatoire, on peut bouger le palier par petit coup de maillet.
J'ai ajouté un tube IRL de Ø20mm pour guider la clé de réglage. Placé face à la table,
cela permet d'accéder au réglage avec une clé à cliquet, tout en vérifiant le déplacement de la lame.
La vis de commande étant au pas de 80, un quart de tour correspond à un déplacement de 0,2mm.
le réglage se fera en rattrapant le jeu dans le même sens.
Le tube est attaché par 2 colsons et le dépassant fixé avec de la colle bi-composants sur la jupe.

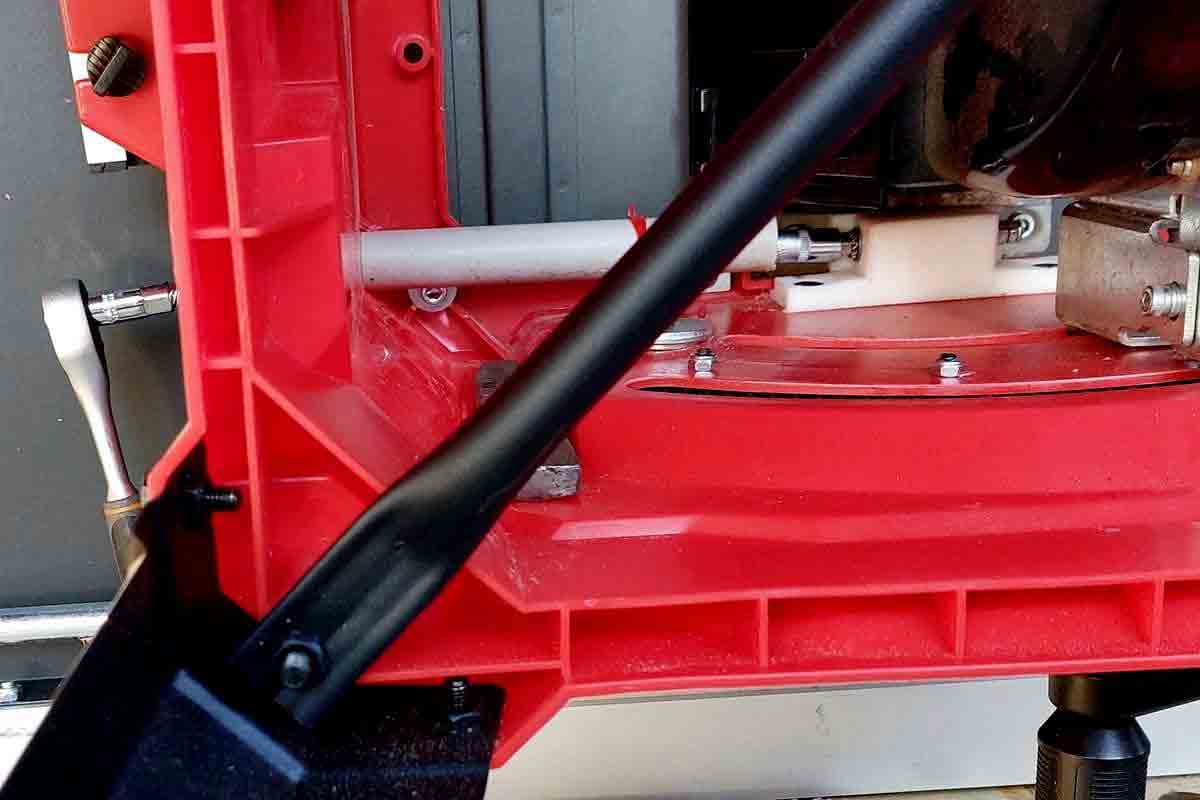

Tube IRL installé, on voit la clé avec sa rallonge en place.
Avant toute chose, monter la lame au plus haut, puis revenez légèrement en arrière.
A l'aide d'une bonne équerre, régler correctement la lame à 90°.
Couchez La scie sous table sur deux tréteaux, bien calée avec des planches (voir photo ci-dessus).
Débloquer le palier en desserrant légèrement les deux vis de fixation.
Vis accessibles seulement si la scie est couchée.
Effectuer le contrôle de la lame par rapport à la rainure Gauche.
1 Placer l'instrument de mesure dans la rainure gauche et effectuer le contrôle.
2 Régler le palier jusqu'à l'obtention d'un réglage parfait.
0 à 5 centièmes maximum seraient l'idéal.
Ce réglage, fait sur la rainure gauche, donne un point de référence.
Effectuer le contrôle de la lame par rapport à la rainure droite.
3 Placer l'instrument de mesure dans la rainure droite et effectuer le contrôle.
Vous êtes, entre 0 et 5 centièmes en sens contraire, c'est parfait.
Si la différence est supérieure relever la différence et régler pour réduire de moitié.
4 Régler le palier jusqu'à l'obtention du réglage nécessaire.
Vous pouvez revérifier le réglage rainure gauche puis droite à plusieurs reprises.
ATTENTION ! Bloquer le palier en serrant les deux vis de fixation sans excès.
Les réglages sont terminés, votre lame est centrée par rapport aux deux rainures.
Si les écarts angulaires sont inférieurs à 0,2mm, l'honneur est sauf.
Au-delà, plus l'écart est grand, plus vous aurez de difficultés avec un chariot de coupe.
Effectuer le contrôle de la coupe par rapport aux rainures.
1 Placer un tasseau dans la rainure gauche, d'épaisseur correspondant à sa largeur.
Le tasseau dépassant de la table servira de guide pour la coupe de contrôle gauche.
2 Effectuer la coupe, elle doit être parfaitement parallèle.
Le réglage étant bon et la coupe parallèle, on passe de l'autre côté.
3 Placer un tasseau dans la rainure droite, d'épaisseur correspondant à sa largeur.
Le tasseau dépassant de la table servira de guide pour la coupe de contrôle droite.
4 Effectuer la coupe, elle doit être parfaitement parallèle.
Avec un différentiel maximum de 0,1 mm, on pourrait considérer la partie gagnée.
