Chariot de déplacement
2/7

Le concept de chariot pour scie sous table est minimaliste.
Basé sur l'utilisation de deux roues de trotinette d'un diamètre de 20cm, deux barres en acier de Ø8mm, du tube Ø8mm/Ø13mm.
Deux supports fixés sur les traverses latérales, une barre en acier de Ø12mm, du tube Ø13mm/Ø17mm,
deux brancards en tube acier carré de 25mm X 25mm pour la bascule.
Deux tubes acier Ø20mm recouverts par des poignées de vélo rabattables serviront au levage.
Pour fixer correctement les poignées de vélo, utilisez du scotch ou de la gaine thermorétractable.

Les dimensions sont données ci-dessous pour la scie sous table EINHELL TS TC 2225 u.

Ce montage pourrait être adapté pour d'autres scies en modifiant éventuellement les côtes.

Encore une chose, ce chariot peut être monté sur les quatres côtés.
C'est vous qui choisissez en fonction de l'emplacement de rangement ou
du choix d'accès à la machine lorsqu'elle est rangée.

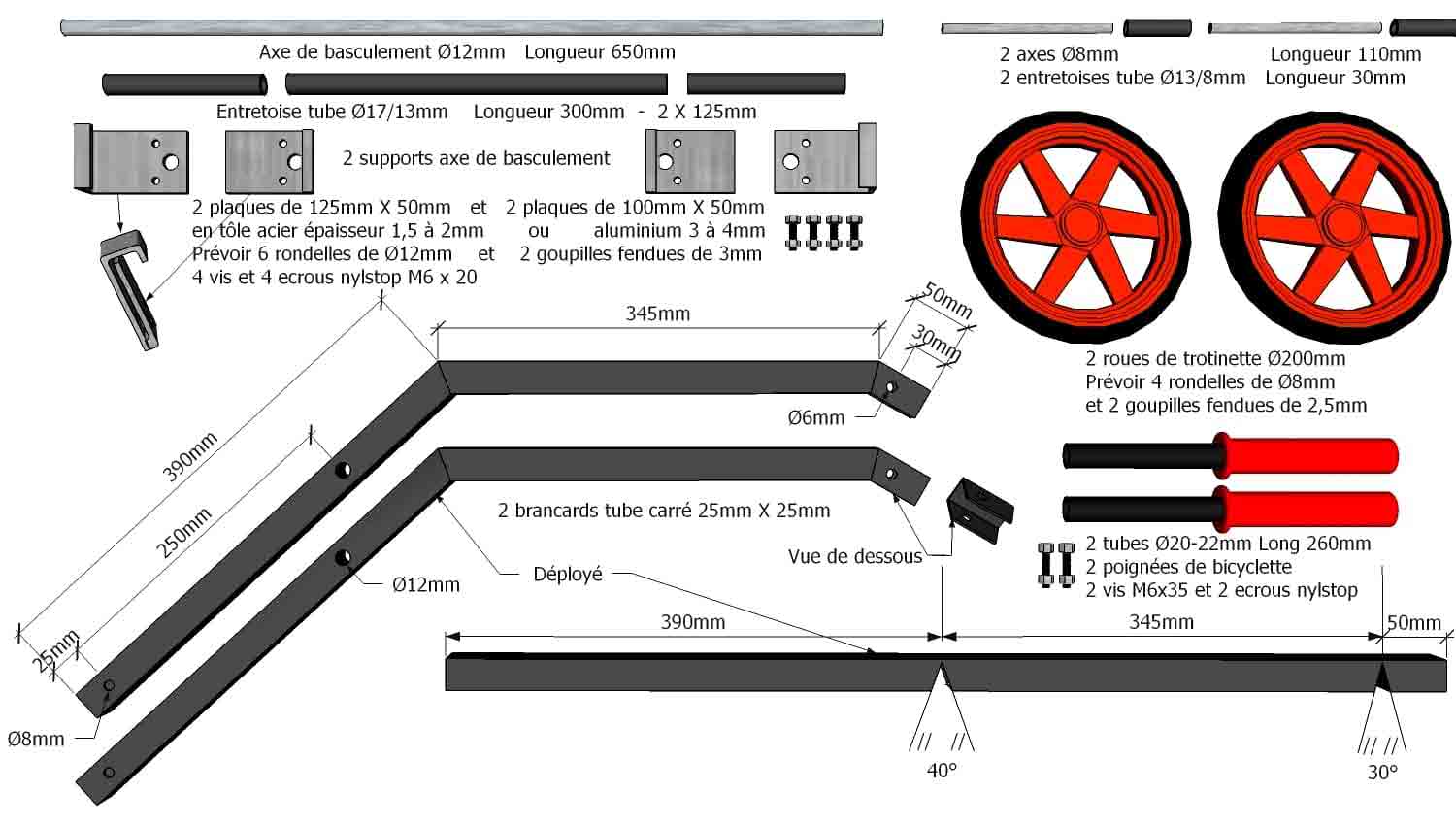

Composition du chariot.
Cliquez sur l'image pour ouvrir le PDF

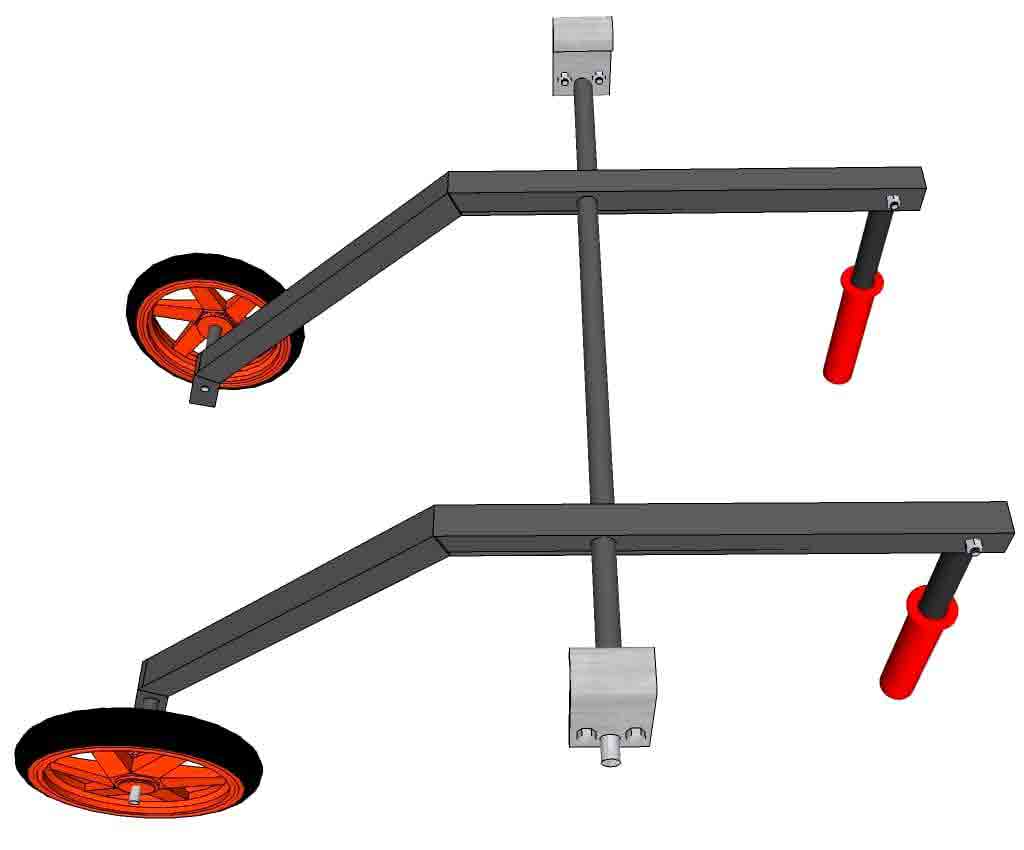

L'assemblage est simple seul les rondelles et les goupilles ne sont pas représentées sur le schéma suivant.
Quatre rondelles de 12 sont placées entre les entretoises en tube 13/17 et les tubes carrés.
les deux autres sont placées à l'extérieur entre les supports et les goupilles.
Il en est de même pour les roues, une rondelle de 8 de chaque côté des roues.

Assemblage.

Il a été complété par un blocage anti-basculement qui sans cela, ne manquerait pas de coucher la table.

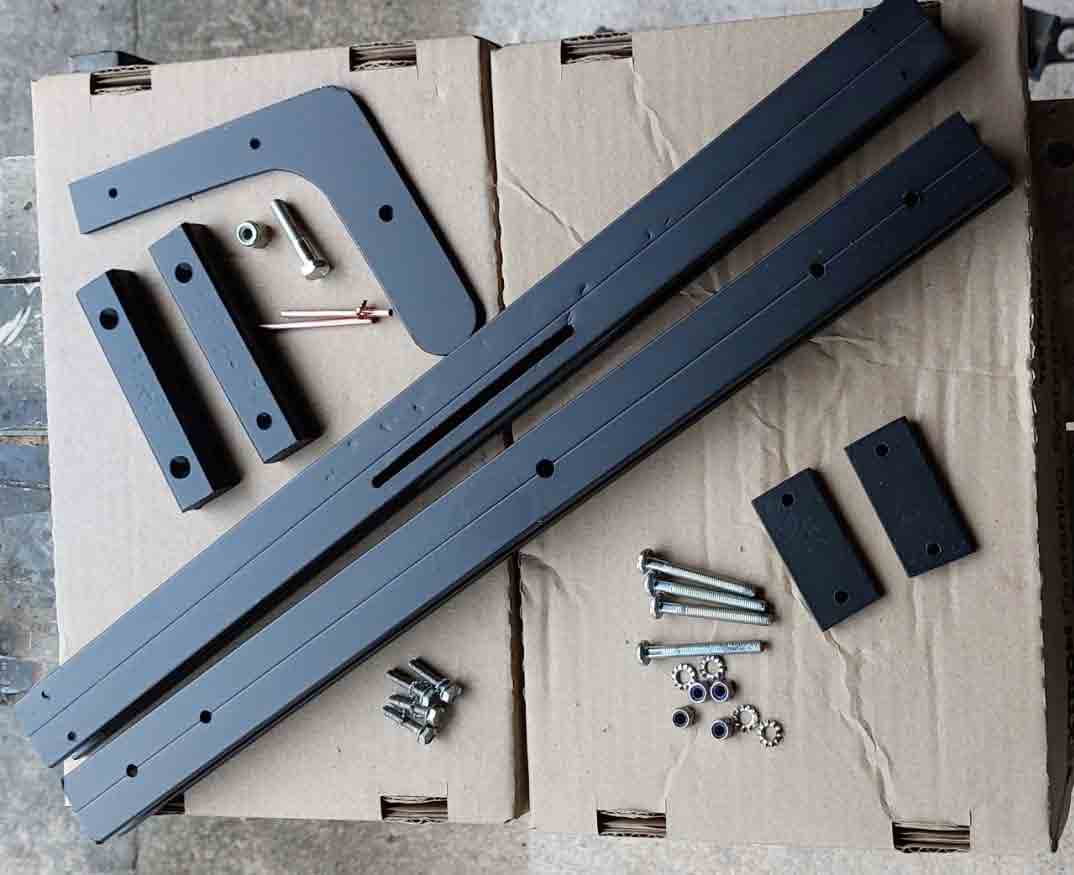

Je l'ai réalisé avec des chutes de profilé et de la tôle d'aluminium. Voir photo suivante.

Vous pouvez bien entendu imaginer tout autre système en bois, en fer ou en aluminium concernant aussi bien le chariot que le système anti-basculement.

Système de blocage anti-basculement.
