ASSEMBLAGE DE LA BASE

AVANT DE COMMENCER !...

Pour ne pas détruire les pièces imprimées, les écrous nylstops seront débourrés, vous devez prévisser les vis une fois puis les desserrer. Bien enfoncer les écrous, utiliser une perceuse visseuse. Les vis doivent pouvoir tourner dans les écrous nylstops à la main, sans faire un très gros effort, mais assez pour éviter le desserrage. Une goutte de colle est une bonne idée pour fixer certains écrous dans leurs logements. Ce sont les écrous aveugles ou inatteignables et il faut les empêcher d'être expulsés lors du montage ou de tourner lors du desserrage. Attention ! pas une goutte sur le filetage.

Jambes

Jambes MPCNC

La longueur des jambes proviennent du  calculateur de coupe .

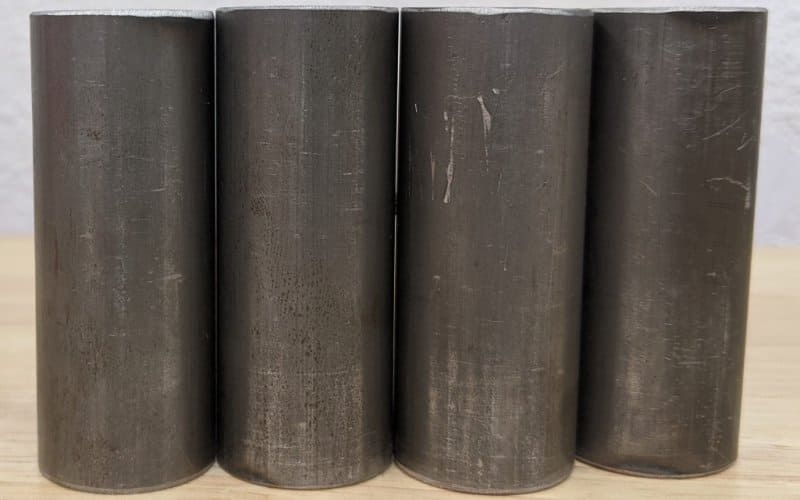

Sur la photo ci-dessus, la jambe de gauche est trop courte, elle peut être calée lors de l'assemblage ou, vous pouvez poncer/meuler les autres jambes pour ajuster les longueurs. Faites tout ce qu'il faut pour que les longueurs des jambes soient aussi proches que possible. Cela aidera vraiment à régler et à maintenir la machine à niveau.
Si vous avez la possibilité matérielle (Tronçonneuse, tour), utilisez les pour faire 4 pieds identiques en longueur. La mise à niveau est déjà quasiment acquise.
Fixez la tronçonneuse sur une table et positionnez une butée avec un serre-joint. Ceci permettant de répliquer des coupes justes et précises. Un peu de temps supplémentaire ici est payant pour la géométrie de la machine.

Conseil

Poncez, meulez ou limez les bords intérieurs et extérieurs de toutes les coupes sur les rails et les pieds pour retirer les bavures et faciliter l'assemblage.

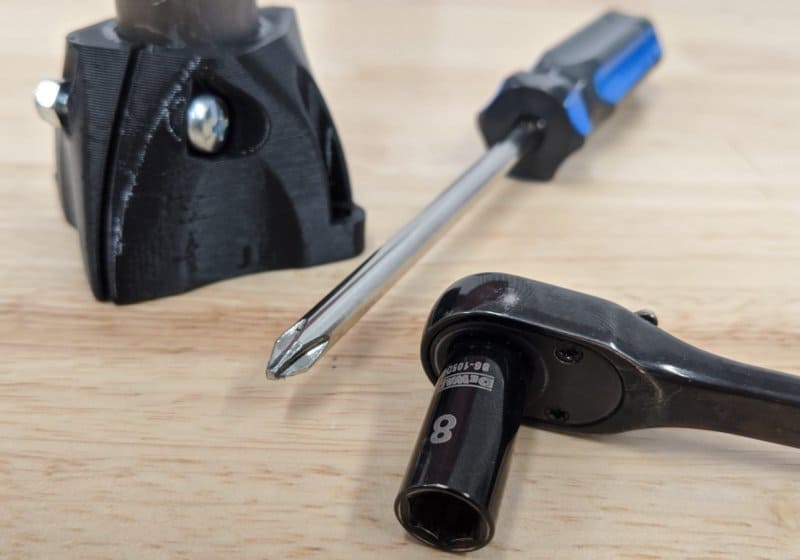

Outils

Outils nécessaires

Douille de 8 mm ou tourne écrou
Tournevis Phillips #2

Jambes et pieds

Pièces et matériel

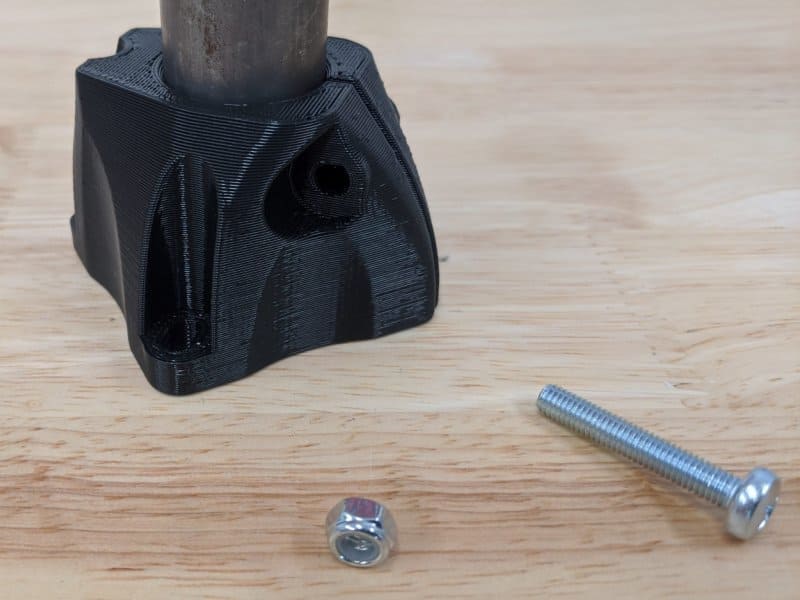

Vous aurez besoin des jambes, des pieds imprimés, des vis M5x30 et des contre écrous.

Rappel

Il est préférable de débourrer tous les contres écrous avant l'assemblage. Cela les libérera et empêchera la mutilation des pièces imprimées.

Assemblage

Insérez la jambe dans le pied et assurez-vous qu'il est bien en place à plat sur la table.

Les pieds ont un petit côté pour la tête de la vis et une plus grande ouverture pour l'écrou et la douille.

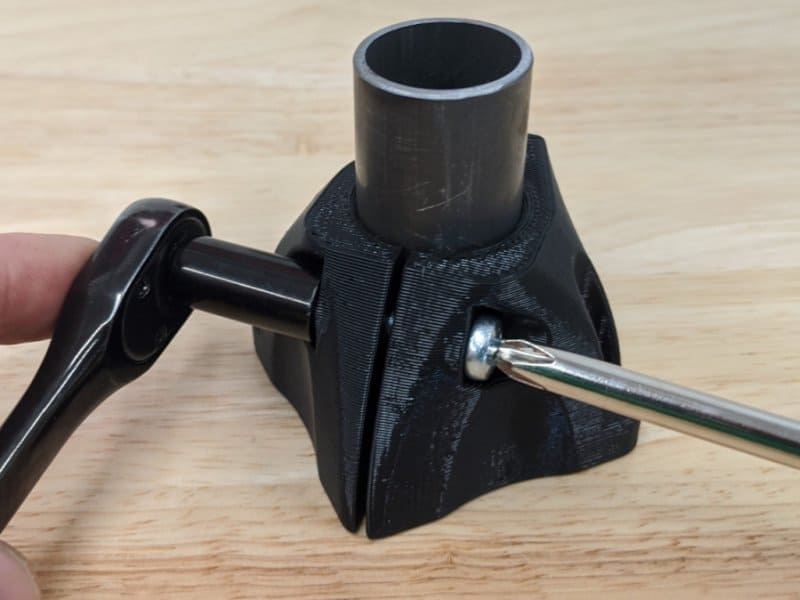

Serrez cette vis. Juste un 1/4 de tour après le contact de l'écrou. Cela n'a pas besoin d'être super serré.

Il y a un écart de 2mm ici, n'essayez pas de combler cet écart .

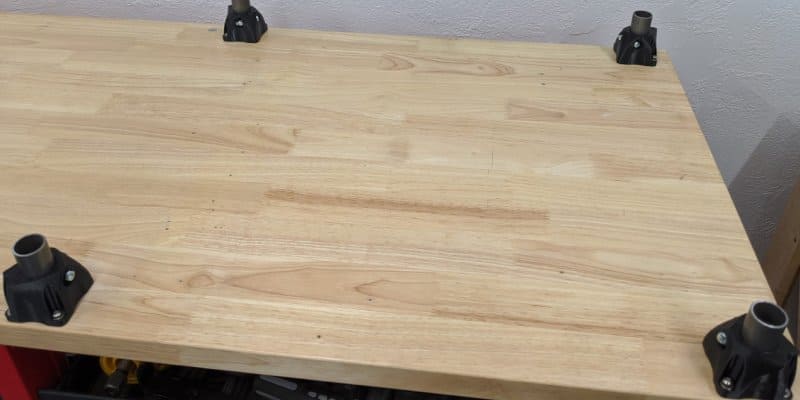

Placement des pieds

Placement des pieds

Utilisez les vis adaptées à votre table, elles ne sont pas incluses dans les kits V1.

Disposez les pieds sur votre table selon les dimensions du  calculateur de coupe .

Regardez à la rubrique "Taille de la table" et utilisez les dimensions notées (bords extérieurs des pieds).

Notez que toutes les vis de serrage sont orientées vers le centre de la zone de construction.

Vissez les ensembles le long du bord avant de la table. Ce seront vos références fixes.

Mesurez la côte précise d'écartement (A) de ces 2 ensembles pour calculer la diagonale à appliquer.

Fixer le troisième ensemble le plus parfaitement possible à l'équerre. Mesurez la côte précise d'écartement (B) avec ce troisième ensemble.

Calculez la Diagonale D =   et mesurez celle-ci.

Pour vous aider, utilisez le calculateur de diagonale ci-dessous.

Saisissez X : mm

Saisissez Y : mm

Diagonale :  mm

A ce niveau, tout doit être parfait.

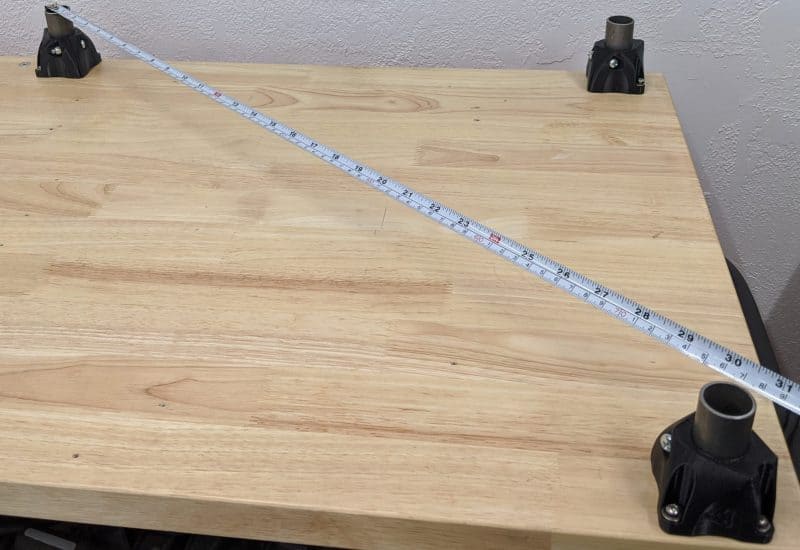

Carré

Mesurez aussi soigneusement et précisément que possible sur le haut des jambes. Votre machine ne peut être plus précise que la précision mise pour la construire.

Placez le 4ème ensemble en mesurant A' et comparez cette mesure à A. Idem B et B'

Comparer les mesures

La diagonale D' doit correspondre à la précédente D.

La mise au carré de cette façon peut être extrêmement précise car toute erreur dans l'emplacement des jambes est multipliée dans cette mesure.

Ajustez les deux pattes arrière jusqu'à ce que vous soyez satisfait de la précision.

Vissez un pied à la fois, des ajustements mineurs sont possibles.

Vérifiez trois fois les diagonales - elles doivent être aussi proches que possible.

Au final, nous avons A = A', B = B' et D = D', nous avons la machine parfaite.

Conseil

Le marquage et le pré-perçage des supports de pied au centre des fentes de vis facilitent l'obtention d'une base carrée et laisse un peu de place pour le réglage.

Verrouillage des jambes

Pièces et matériel

Vous aurez besoin des verrous de jambe d'angles imprimés et des contre-écrous M5.

Rappel

Il est préférable de débourrer tous les contres écrous avant l'assemblage. Cela les libérera et empêchera la mutilation des pièces imprimées.

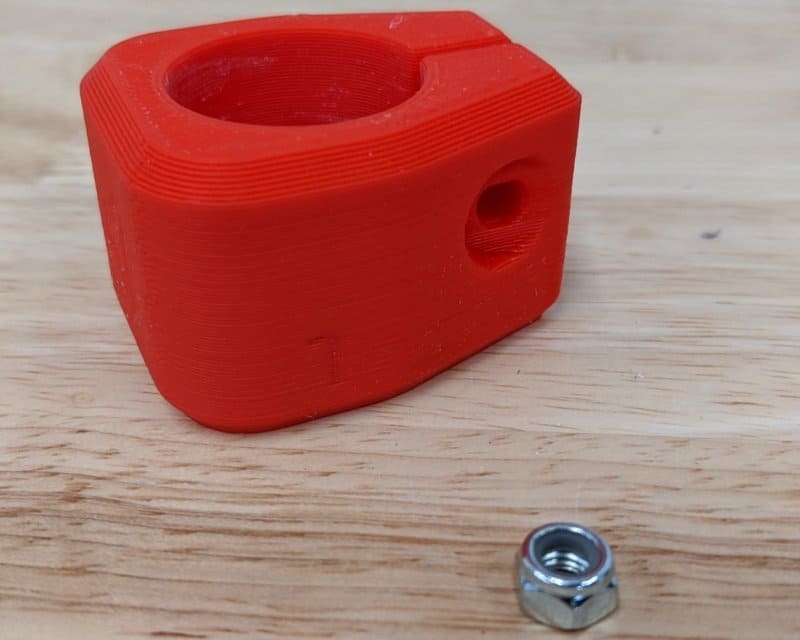

Écrou encastré

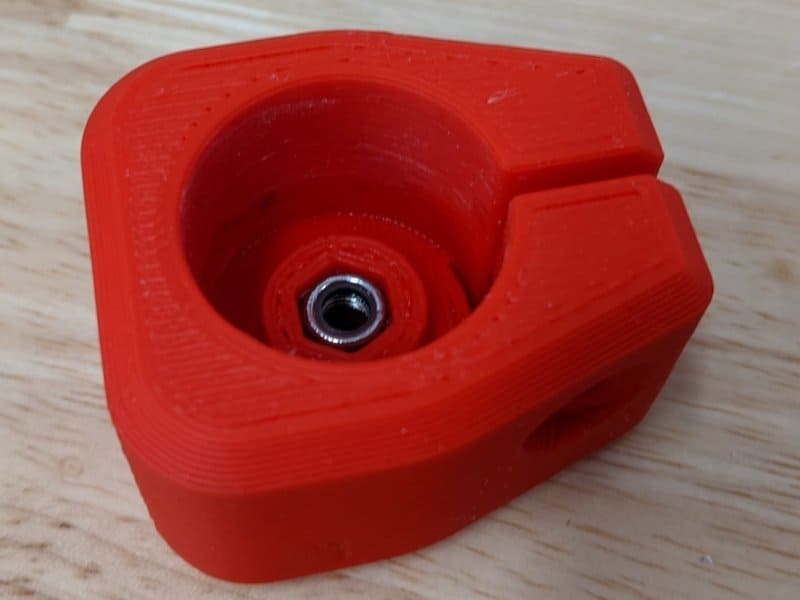

Enfoncez l'écrou dans le verrou de jambe d'angle et insérez-le complètement. S'il ne tient pas tout seul, vous pouvez utiliser une goutte de colle.

Si l'écrou ne tient pas tout seul, vous pouvez fixer le coin inférieur très lâchement avec son boulon.

Orientation

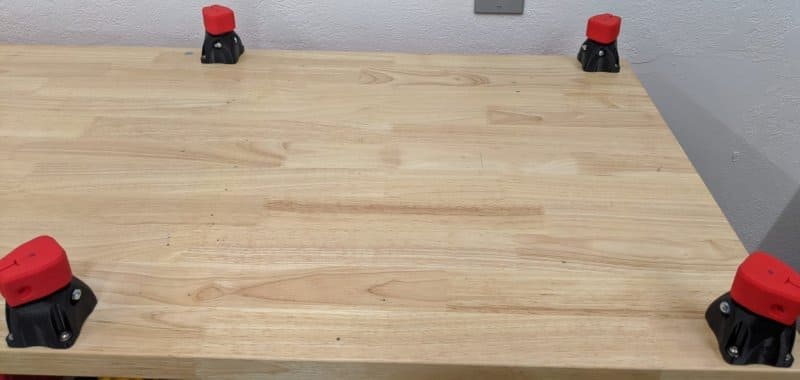

Placez complètement les verrous des pattes d'angle sur les pattes.

Orientez-vous pour correspondre aux pieds ci-dessous.

Ne pas les verrouiller/serrer.

Support inférieur d'angle

Pièces et matériel

Vous aurez besoin des coins inférieurs imprimés et du coin inférieur miroir et des vis M5x30.

Avertissement

Si vous n'utilisez pas le kit V1, assurez-vous que vos têtes de vis sont suffisamment discrètes pour ne pas interférer avec le rail inférieur.

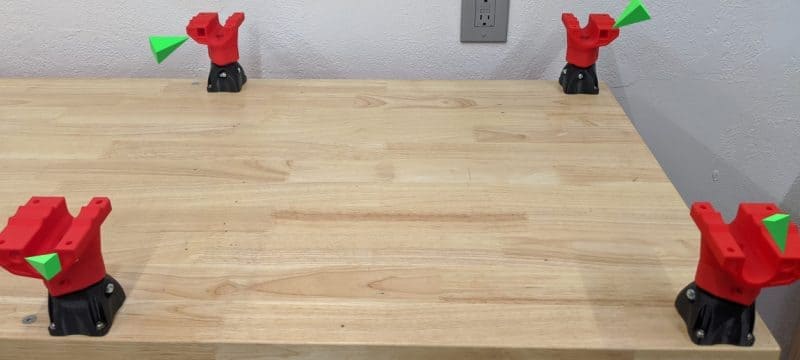

Orientation courroie

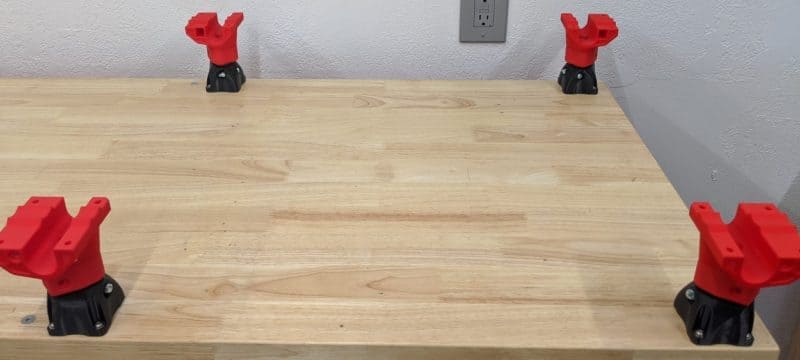

Les coins inférieurs vont sur les verrous de jambe comme indiqué. Faites attention à la façon dont les fentes du curseur de ceinture sont orientées. Ils pointent l'un vers l'autre à l'extérieur de la zone de construction.

Cette photo est prise avec le coin 0,0 (home) en bas à gauche. Les coins doivent être comme indiqués.

Assemblage

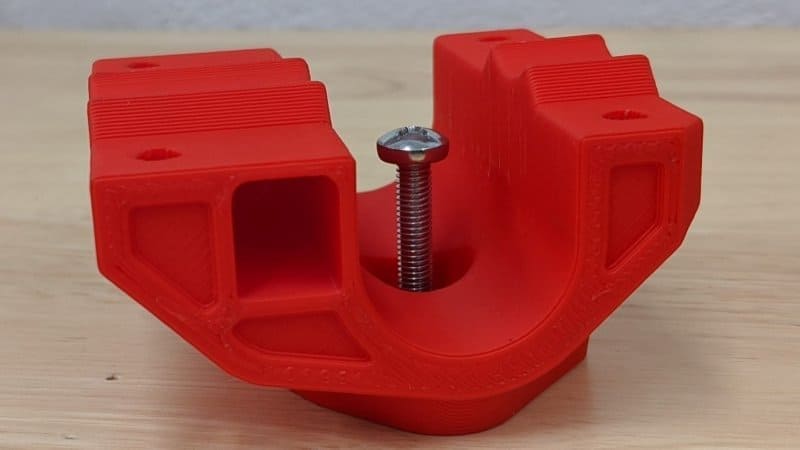

Mettez les vis en place pour maintenir les verrous des jambes et les coins inférieurs ensemble.

Laissez-les lâches, juste assez serré pour que la tête de vis se noie et dégage du rail.

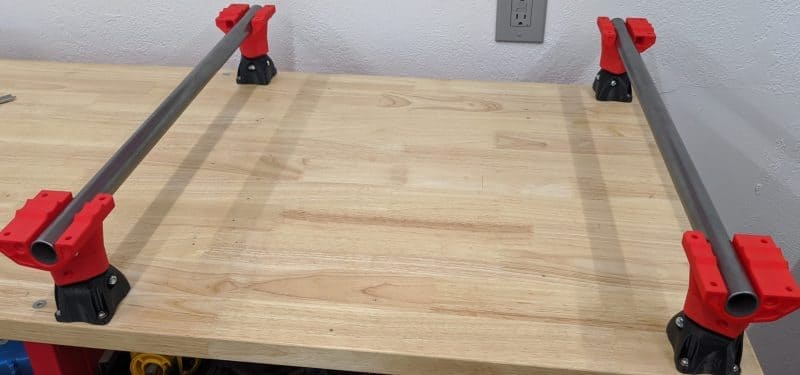

Ajouter des rails en Y

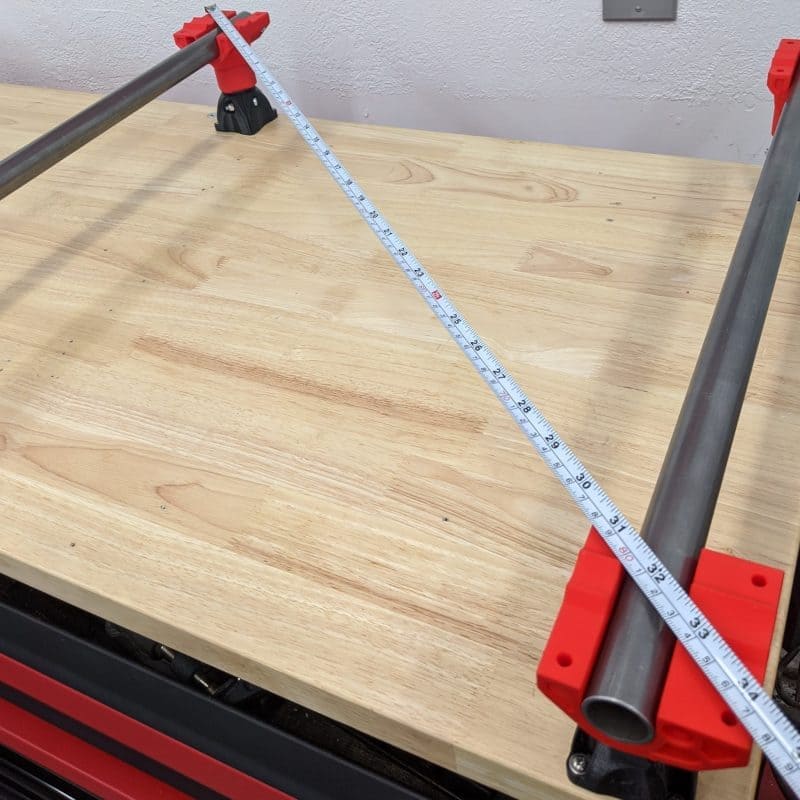

L'ajout temporaire des rails Y alignera les coins.

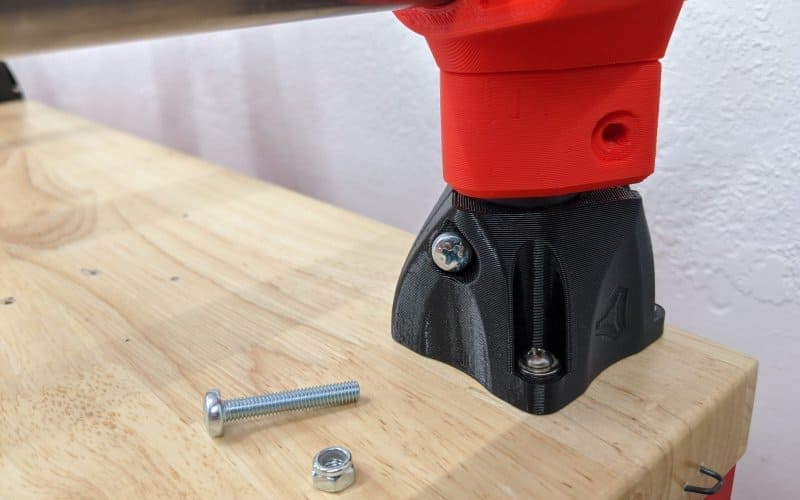

Verrouiller les pieds

Matériel nécessaire

Vous aurez besoin de quatre jeux de vis M5 avec contre-écrous.

Il est préférable de pré-enfiler tous les contre-écrous avant l'assemblage. Cela les desserrera et empêchera la mutilation des pièces imprimées.

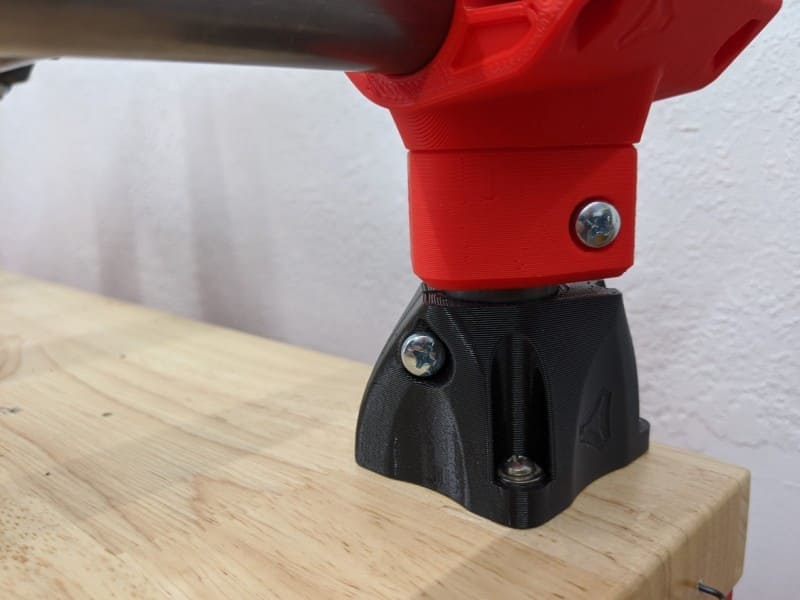

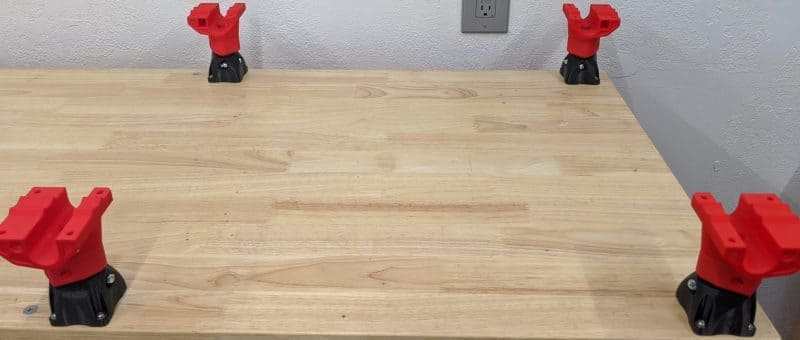

Serrez les quatre verrous de jambe.

Juste 1/4 de tour après le siège de la vis et l'écrou contre la pièce. Juste assez serré pour que le coin ait une certaine résistance si vous essayez de le retirer de la jambe.

Toutes les pièces de serrage ont un espace. Ne le serrez pas pour combler cet écart !

Retirez maintenant les rails et serrez la vis de maintien des pièces d'angle.

Conseil

Cette vis est serrée après les Verrouillages des Jambes afin que le Coin inférieur repose correctement et complètement sur le joint angulaire entre les deux parties. Si vous serrez d'abord le bas, vous pourrez avoir du mal à verrouiller la jambe en place ou, le coin inférieur pourrait se desserrer.

Nivellement

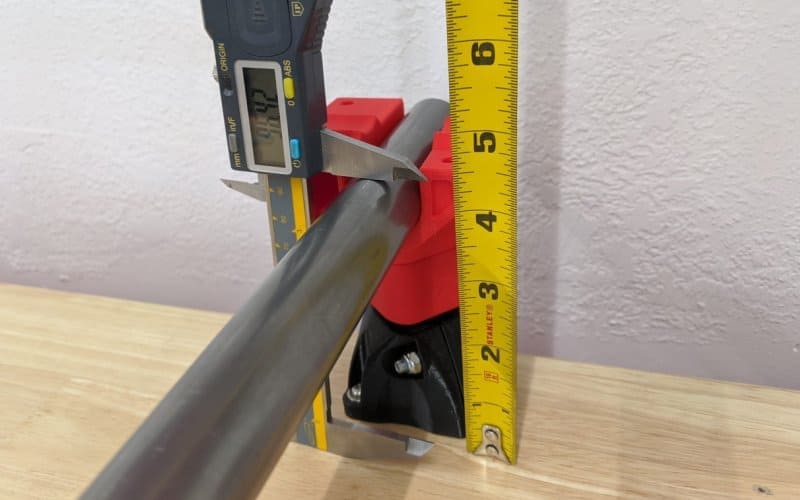

Hauteur des rails

Remettez les rails en Y en place.

Utilisez tous les moyens dont vous disposez pour vous assurer que les quatre coins sont au même niveau. Si vous avez fait attention à la longueur de vos jambes, cela devrait déjà être de niveau.

Desserrer les vis et donner un léger coup sur les coins peut les asseoir un peu plus loin si nécessaire.

Vérification finale.

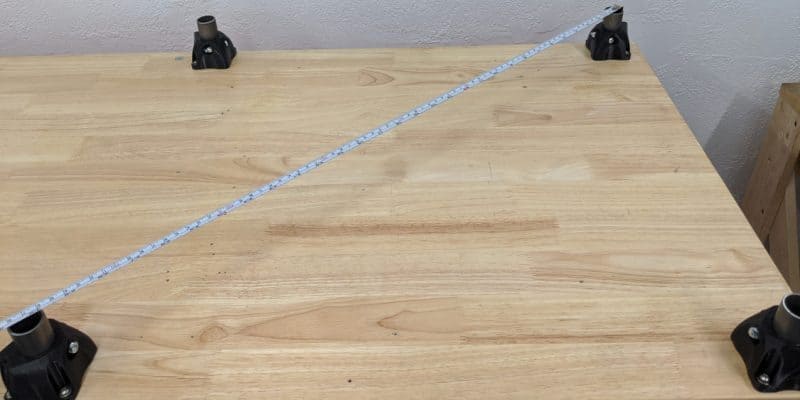

Carré

La meilleure pratique consiste à vérifier votre travail à chaque étape.

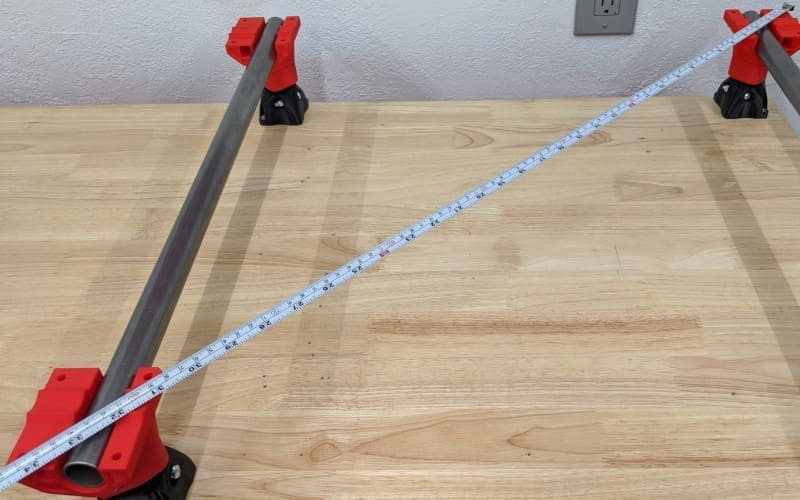

Mesurez la mesure diagonale au mieux de vos capacités.

Cette diagonale doit correspondre. Vous ne devez pas viser plus de 1 mm de déviation.

S'il y a un problème, desserrez les vis dans la table et poussez un assemblage de pieds.
