CAPTURE PHOTO

ABAQUE DE CALCUL D'ÉCHANTILLONNAGE

La capture suppose de posséder une camera et/ou un appareil photographique. Je vous propose ici la conception de tables dédiées au matériel de capture en votre possession. Pour commencer, une abaque de capteurs permettant d'en connaître le champ stellaire par pixel en seconde d'arc indiquant l'échantillonage suivant la focale de l'instrument optique. Cet abaque a été joint dans le «téléchargement des fiches» dans la page précédente «LES OBJETS DU CIEL PROFOND». Simple à utiliser, elle ne nécessite pas de commentaires.

Formules

Calcul de l'échantillonnage = 206 x Taille du pixel en µ / Focale optique.

Calcul du champ photographique = (180/PI) x (Largeur mm ou Hauteur mm / Focale)
2ème formule par l'arrondi = 57,3 x (Largeur mm ou Hauteur mm / Focale)
Calcul par l'échantillonnage = échantillonnage x Nbre de Pixels

Exemple :

Canon 300D
taille capteur - Largeur x Hauteur = 22,70mm x 15,10mm - 3072px x 2048px
taille pixel = 7,4µ

LUNETTE WO FLT 132
Focale optique = 924mm.

Échantillonnage  = 206 x 7,4 /924 = 1,65"

Champ Photographique Larg. Capteur = (180/PI) x (22,7/924) = 1,41°
= 57,3 x (22,7/924) = 1,41°
= 1.65 x 3072 = 1,41°

Champ Photographique Haut. Capteur = (180/PI) x (15,1/924) = 0,94°
= 57,3 x (15,1/924) = 0,94°
= 1.65 x 2048 = 0,94°

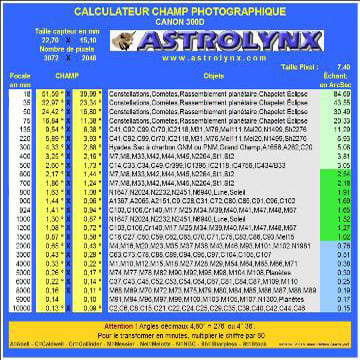

- Abaque de capteurs par taille pour choisir la focale nécessaire en fonction des objets à imager.

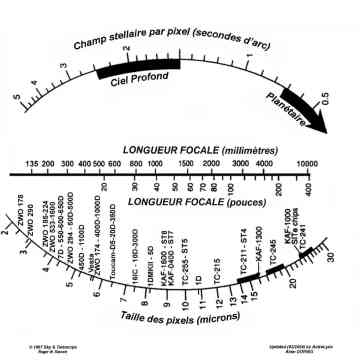

L'abaque Champ Stellaire / Focale / Taille Pixels.

LES TABLES DE CAPTEURS

Ci-dessous une série non exhaustive donnant un aperçu des tables de capteurs réalisables.

Cliquez sur le bouton «CHOIX DES CAPTEURS» ci-dessous pour télécharger le tableau EXCEL.

Placez ce fichier dans un répertoire (dossier) de votre choix, lancez-le et acceptez les macros pour activer le bouton "Exporter".

Dans le haut du tableau, cliquez sur le menu déroulant, faîtes défiler la liste des 175 capteurs disponibles à l'aide des touches PgDn et PgUp du clavier et choisissez votre capteur.

Une fois choisi, la colonne de gauche propose des focales préchoisies allant de 18mm à 10m, elles sont modifiables. En fonction de la focale, les deux colonnes suivantes donnent le champ de capture Largeur x Hauteur du capteur sélectionné en degrés. Puis, une liste d'objets potentiellement observables. La colonne de droite indiquant le taux d'échantillonage par pixel en secondes d'arc. Nota : Vous pouvez changer une ou plusieurs focales pour les adapter à des focales précises d'instruments en votre possession. Pour exemple, la focale 924mm est une focale que j'ai modifiée pour la faire correspondre à ma lunette WO FLT 132.

Cliquez sur le bouton «Exporter», un fichier "Nom du capteur.JPG" sera créé dans le répertoire ou se situe le fichier Excel. Il vous suffira de la mettre en page en modifiant sa taille à 200mm x 200mm si nécessaire pour ensuite l'imprimer proportionnée à 100% et créer une fiche qui sera ajoutée à votre Couteau Suisse Astro.

Si vous ne trouvez pas un capteur particulier ou ne possédant pas des caractéristiques très proches dans la table (voir onglet "Capteurs Connus"), retournez dans l'onglet "Calculateur" et cliquez sur le petit bonhomme noté email et faites moi une demande avec les caractéristiques de votre capteur. N'oubliez pas le nom de la camera ou de l'appareil photographique. Si nécessaire, je l'ajouterai à la table suivant mes disponibilités. Si possible, je confirmerai l'ajout par retour mail. Sinon, revenez de temps à autre vérifier l'ajout à la table.

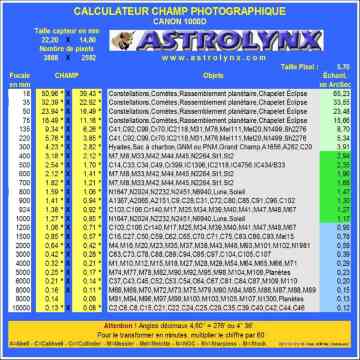

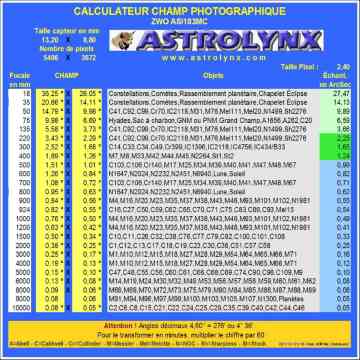

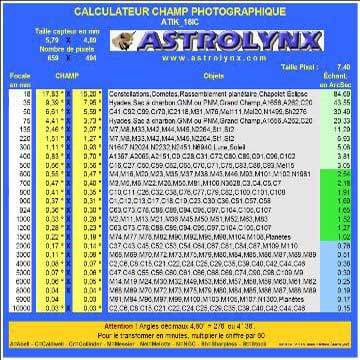

Quelques tables de capteurs pour définir le matériel optique à utiliser.


Choix du champ, du capteur, de l'optique, de la focale, avec réducteur, barlow, ou pas, et en fonction de l'objet à imager.
