TECHNIQUES D’USINAGE (suite)

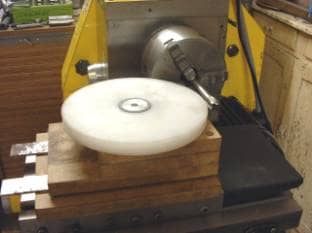

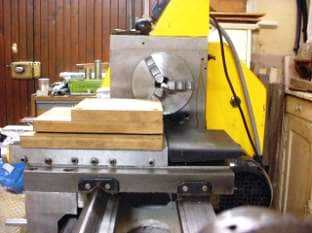

Préparatifs pour l'usinage définitif de la roue tangente (un empilage judicieux de cales de bois fera l'affaire)

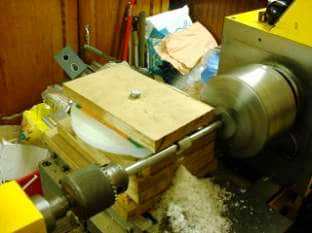

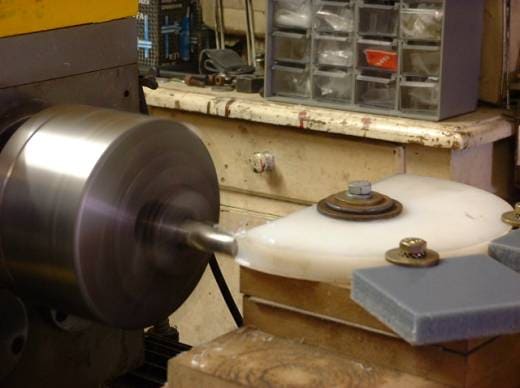

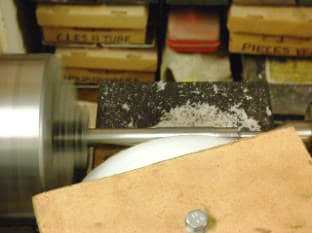

A gauche, la roue tangente en cours d'usinage, à droite le rodage avec la vis ébauchée..


Fraisage des extrémités et de la face de jonction avec la table supérieure, après découpe à la scie circulaire..

Les images parlent d’elles même, il n’est donc pas utile de les commenter outre mesure. Il est bien évident qu’il n’est pas possible d’envisager la construction de cette table sans posséder un tour ou de connaître une personne capable de tourner les pièces nécessaires. Vous pouvez quand même essayer de faire le maximum avec un peu d'outillage et peut-être la construction personnelle d'un petit tour-fraiseuse sans grande prétention. (voir la partie mécanique)
