BOÎTE D'EXPÉRIMENTATION ÉLECTRONIQUE
8/9


INTERRUPTEURS, DOUILLES ET CÂBLAGE

Le câblage sera réalisé avec soin. J'ai utilisé du câble électrique rigide de 2,5² comme bus de liaison.
Le premier relié au positif de l'alimentation 5V pour desservir les communs de l'ensemble des interrupteurs des entrées TTL.
Le second relié au négatif de la même alimentation pour l'ensemble des liaisons à la masse.
Le troisième relié au premier (prolongation du pôle positif) pour alimenter l'ensemble des leds de sorties TTL par l'intermédiaire de transistors.
J'ai utilisé de la mousse adhésive pour isoler les bus et maintenir en place les leds.

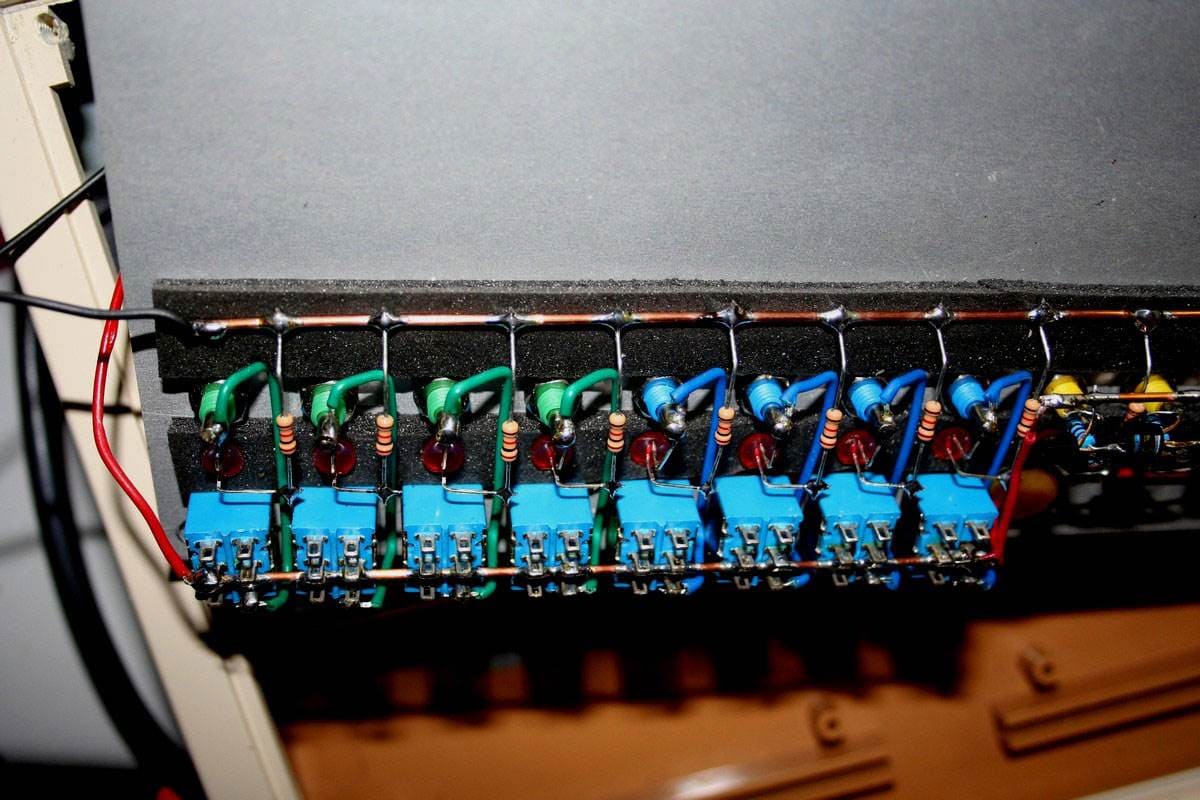

Câblage des entrées TTL, interrupteurs, douilles, leds et résistances

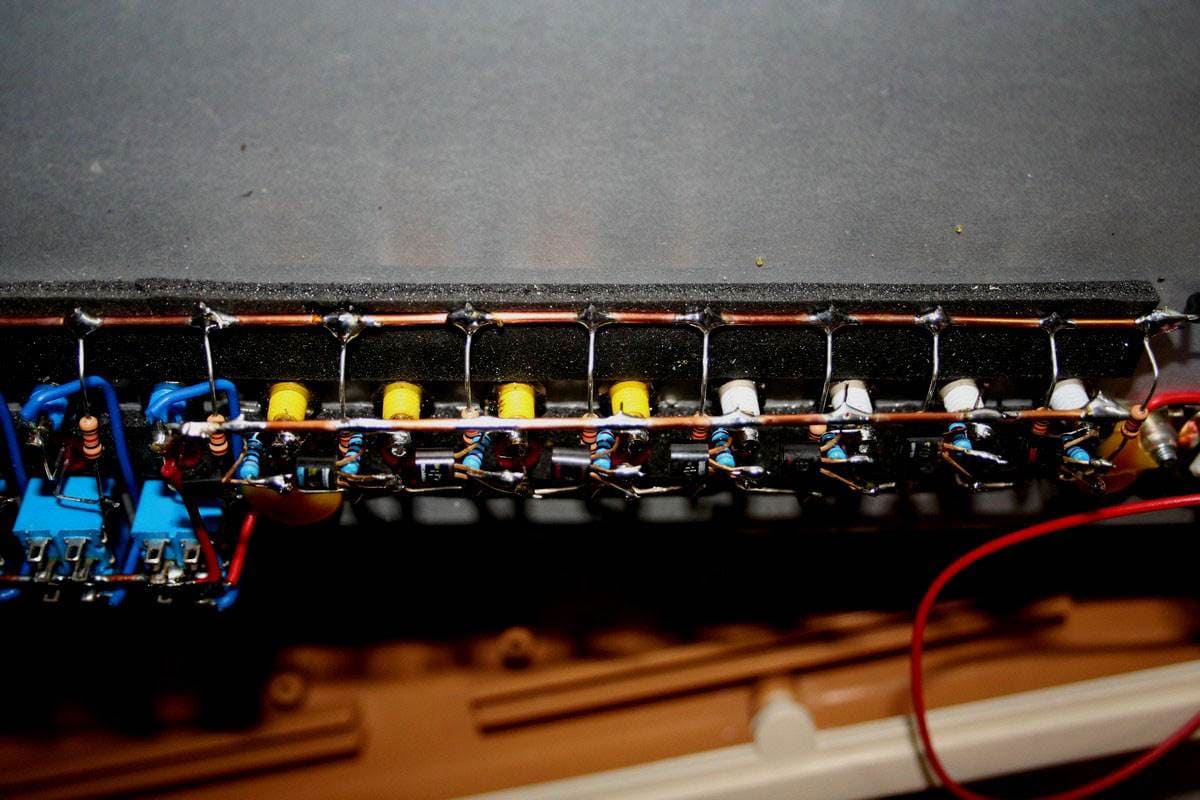

Câblage des sorties TTL, douilles, transistors, leds et résistances

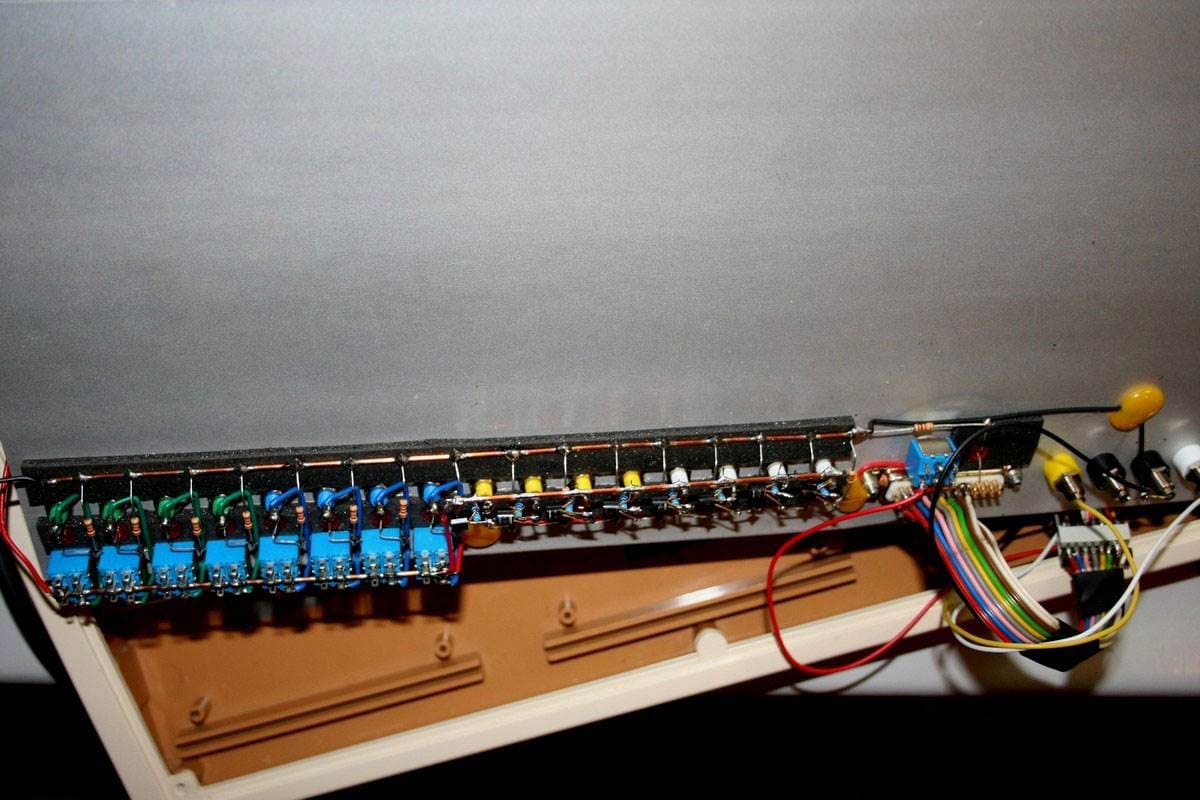

Vue d'ensemble du câblage entrées-sorties TTL, bornes X-Y DigisPlay
