BOÎTE D'EXPÉRIMENTATION ÉLECTRONIQUE
1/9




LE PROJET


Le projet imaginé sur Sketchup

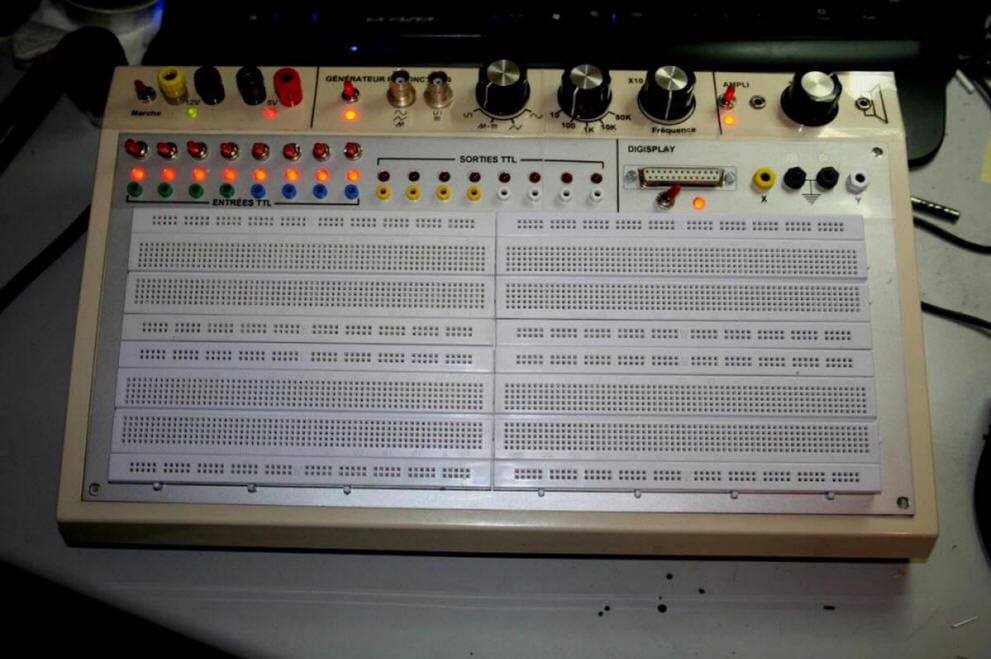

La boîte d'expérimentation terminée

A l'origine du projet, un boitier console et quelques circuits qui trainaient dans mes cartons. Je possédais une alimentation à découpage 5V  et 12V, un générateur de fonctions à base de XR2206, un circuit paru dans Elektor appelé "DIGISPLAY" qui permet de visualiser sur un oscilloscope sous forme de 1 et de 0 les états logiques de circuits intégrés TTL-CMOS en 5V voir ci-dessous. J'ai ajouté un ampli BF et des entrées-sorties TTL. Ceci fait donc suite à l'idée d'utiliser des fonds de tiroir pour en faire un utilitaire. Mon petit-fils à peine âgé de 10 ans apprécie celui-ci et cela suffit à mon bonheur. Il est déjà capable de lire de petits schémas électroniques et de les mettre en application très simplement. Bien entendu pour lui, la logique numérique, ce sera pour plus tard...


Le DigisPlay sur oscilloscope numérique RIGOL.

Voici sous forme de galerie photos la construction de cet ensemble. Je ne ferais pas de description détaillée dû au fait qu'il s'agit, je le rappelle, de fonds de tiroir. Je me contenterais de fournir quelques informations de-ci de-là. J'espère tout simplement vous donner l'envie de faire avec vos fonds de tiroir...

En fait, j'ai acheté les platines d'essai (plaques ou platines d'essai ou d'expérimentation), les interrupteurs et les douilles 2mm. Pour le reste, mes tiroirs étaient bien remplis.
