SpectroLynx - Chariot WebCam
9/14

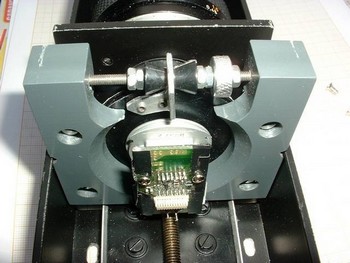

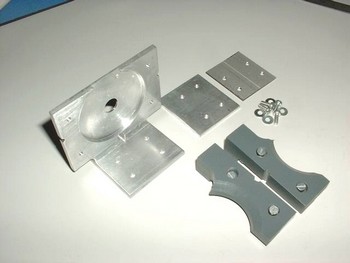

Toujours la cornière support qui sera cette fois-ci usinée pour recevoir la bague raccord WebCam de Danny. Deux joues en plastique PVC maintiendront la bague en place et sans jeu excessif. Le dessous de la cornière sera équipé de plaques de manière à former un chariot qui glissera sans jeu sur le châssis. Il sera relié à une tige filetée permettant la mise au point capot fermé.

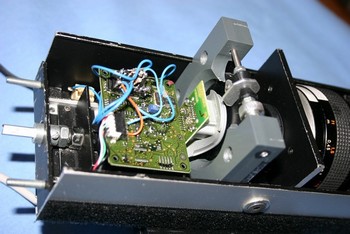

Une petite pièce en alu façonnée dans un morceau de profilé en T permet de manœuvrer le capteur en rotation.

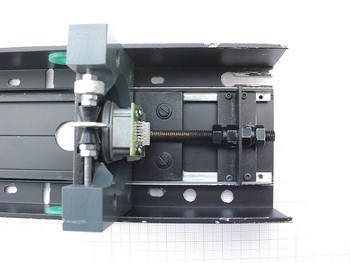

Vues sur la tige filetée de commande de mise au point.

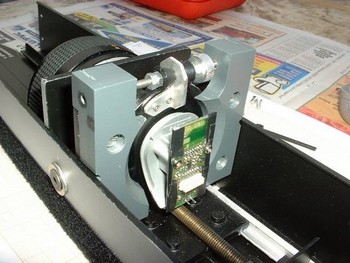

A gauche détail sur la commande de mise au point. A droite, vue côté axe porte miroir (démonté) : une lumière permet de loger le miroir qui dépasse de son axe. ATTENTION ! au décollement du miroir. Cela montre le degré de compacité du Spectroscope.

Lorsque mécaniquement tout fonctionne, on peut mettre en place l'électronique.
Une rallonge mécanique a été monté pour manœuvrer la tige filetée de l'extérieur avec un bouton gradué. Attention ! le graissage des éléments mécaniques est indispensable.
