Tournage et fraisage sont nécessaires pour obtenir cette pièce maîtresse. Le miroir sera placé dans un logement qui permettra de rendre l'ensemble très compact. Un jeu de rondelles permettra un réglage précis et un blocage sans défaillance. Une vis coiffée d'une entretoise sera une aide précieuse pour régler le trajet de l'image.

Vue côté Webcam. Vue côté Objectif.

Un montage à blanc vu par les deux côtés, permet de comprendre le fonctionnement de l'axe.

Avant de mettre en place définitivement l'axe,
bloquer les vis de fixation du support d'objectif
Dernière modification de l'axe.
Le dessus de l'axe sera creusé
pour laisser passer l'image

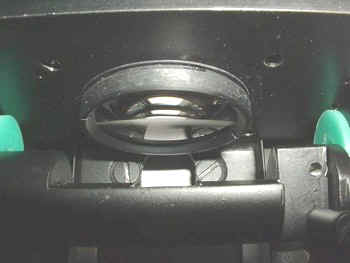

Le miroir sera collé à la colle silicone.

Laisser l'axe, le miroir et la colle reposer 24 heures dans une pièce sans courant d'air avant d'effectuer le collage.
