SUPPORT ELECTRODES
5/6


BRAS DE SOUDAGE

ATTENTION !... L'étincellage peut provoquer un incendie...

POIGNÉE
Pour commencer la poignée, dans laquelle sera insérés deux connecteurs porte-électrodes récupérés dans des borniers de 10mm². Les câbles de 10mm² seront serrés en haut de chaque connecteurs. Dans la partie basse des connecteurs deux électrodes en cuivre seront chargées d'effectuer la soudure. J'ai utilisé des clous en cuivre pour ardoise pour confectionner mes électrodes. Un cabochon de couleur rouge, visible sur une des vues suivantes, servira de protection électrique

La poignée sera fermée par un couvercle supportant le bouton de déclenchement de la soudure.

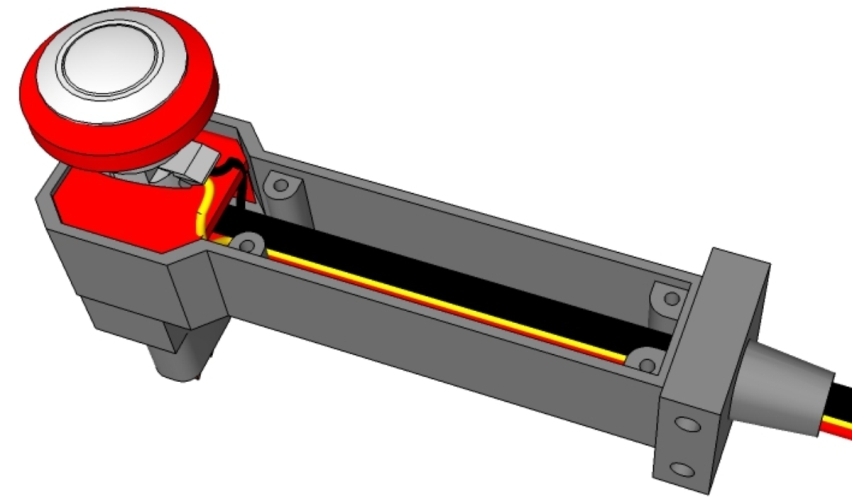

Le câblage



Le cabochon de sécurité mis en place

ASSEMBLAGE DU BRAS

Avant de montée la poignée sur les bras on s'assurera que les câbles sont bien positionnés et serrés dans la poignée. La longueur des câbles aura été vérifiée comme suffisante pour la connection au circuit électronique (prévoir un peu +). Les cosses seront montées en dernier après assemblage du bras sur le boitier. Un morceau de tuyau annelé sera enfilé sur les câbles sur la longueur des bras.


ATTENTION !... A ce stade, les cosses ne doivent pas être montées et les câbles un peu plus long

BRAS COMPLET


ATTENTION !... A ce stade, les cosses ne doivent pas être montées et les câbles un peu plus long
