Une plieuse est nécessaire lorsque l'on décide de travailler la tôle. Disposant d'un stock de ferraille divers, j'ai cherché et réalisé cette plieuse qui m'a déjà bien servi.

Le schéma est relativement simple et permet de réalisé beaucoup de pliage avec un peu d'imagination. Bien entendu, la taille de la plieuse sera proportionnée en fonction de l'établi et l'étau en votre possession. Le principe est simple, une base qui se fixe sur un étau, une partie mobile en monte et baisse pour bloquer la tôle à plier et une partie rotative pour le pliage. Rien de bien compliqué.

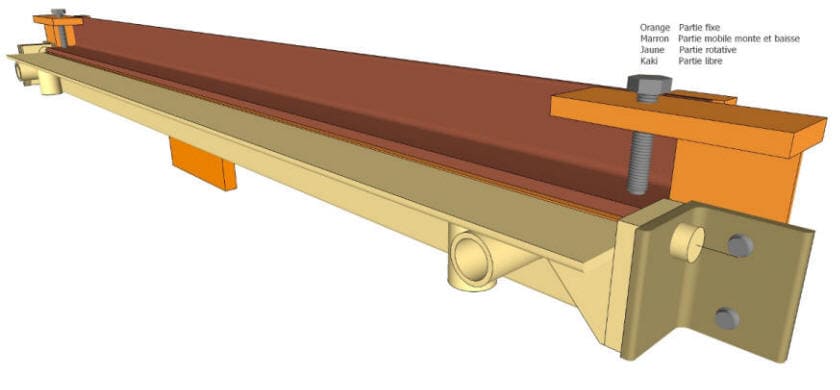

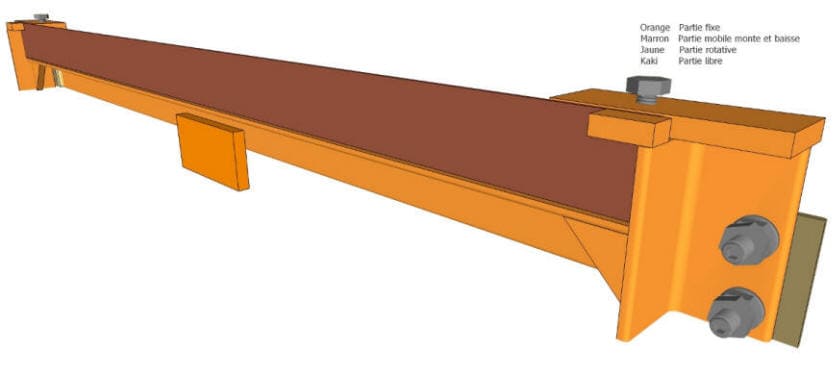

Les parties Jaune et Orange sont des ensembles de pièces mécano soudés. Les cornières principales de ces ensembles sont 1mm plus longues que la pièce Marron constituée d'une cornière de 50 X 50 d'une longueur maximum de 1 mètre qui va servir à maintenir la tôle à plier.

A titre personnel, j'ai réalisé une plieuse de 60 cm. Celle-ci suffit largement dans la plupart des cas, ne pèse pas trop lourd et se range facilement.

Pour utiliser une plieuse d'établi, il faut bien entendu disposer d'un établi solide, équipé d'un étau capable de supporter les tractions nécessaires au pliage.

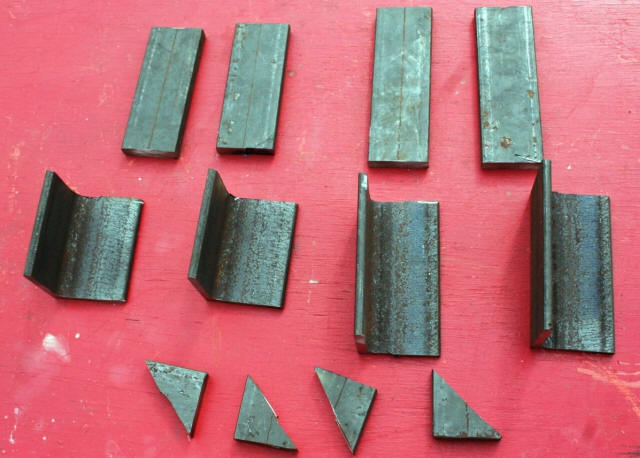

Les pièces nécessaires pour assembler la plieuse.

Fer plat acier de 40mm X 10mm :
    1 longueur de 150mm (non visible sur la photo ci-dessus) qui servira à la prise d'étau.
    2 longueurs de 100mm.
    2 longueurs de 70mm.
    2 longueurs de 40mm (coupées en diagonales pour les renforts).
    2 longueurs de 20mm (non visibles sur la photo ci-dessus) pour guider le monte et baisse.

Cornière acier de 50mm X 50mm :
    2 longueurs entre 50cm et 1m suivant la capacité souhaitée (non visibles sur la photo ci-dessus).
    1 longueur plus courte de 1mm que les pièces précédentes (non visibles sur la photo ci-dessus).
    2 longueurs de 100mm.
    2 longueurs de 70mm.

Tube d'acier Ø21mm/Ø27mm :
    4 longueurs de 42mm.

Tube d'acier Ø17mm/Ø21mm :
    2 longueurs de 300mm.

Acier STUB Ø16mm (ou ce dont vous disposez) :
    2 longueurs de 25mm.

Fer U de 30mm X 15mm (facultatif) :
    Différentes longueurs pour pliage de tous les côtés d'un polygone sur 30mm de haut au maximum.

Attention ! il y a de la soudure dans l'air, sortez votre poste de soudure.

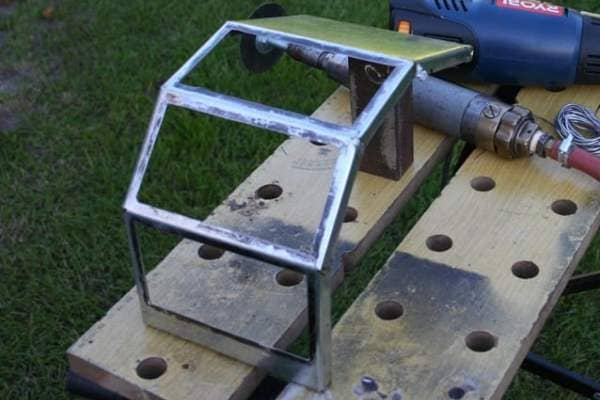

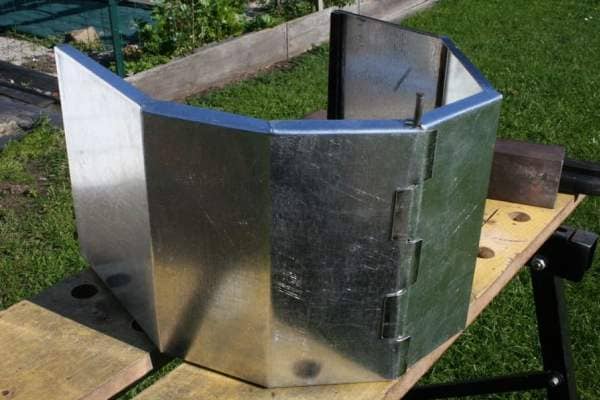

RÉALISATIONS
