MPCNC BURLY



     Télécharger au bas de cette page
 les fichiers STLs pour tubes de 25mm

La description de cette page est l'ancienne version de la MPCNC de Ryan ZELLARS, la BURLY. Pour la nouvelle version PRIMO, voir la page MPCNC PRIMO sur ce site, ou pour des informations plus détaillées (en anglais) visiter le site de Ryan :

https://docs.v1engineering.com/mpcnc/intro/

La MPCNC est une machine contrôlant avec précision le mouvement en 3 dimensions d'un outil. Elle peut être une fraiseuse, un routeur 3D, un découpeur laser, un découpeur de vinyle, un découpeur plasma, une imprimante 3D, une graveuse, c'est vous qui voyez.

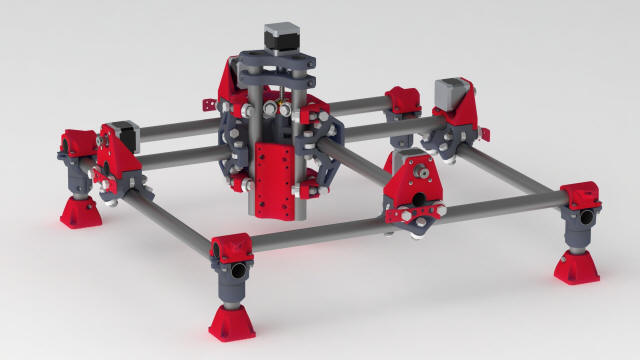

La machine assemblée courroies non montées.

Elle peut être dimensionnée en fonction des besoins de chacun. Elle est constituée de pièces imprimées en 3D, de tubes en acier disponibles en GSB, de moteurs Pas à Pas NEMA 17, une carte de contrôle pour ces derniers, de roulements, de courroies, de visserie.

CARACTÉRISTIQUES

La puissance est déterminée par le couple des moteurs pas à pas montés sur chaque axe, X et Y. (NEMA 17 42OZ suffisent)
Des courroies GT2 de 6mm de largeur sont suffisantes car il y en a 2 par axe, 10mm est mieux, à vous de voir en fonction des travaux qui seront réalisés. Les poulies seront adaptées aux courroies utilisées.

Les dimensions de la zone de travail sont liées à la longueur des tubes employés. Un calculateur est disponible sur le site du créateur (voir en bas de page).

N'agrandissez pas la zone de travail inutilement, de longs tubes peuvent fléchir. Dans ce cas, il est conseillé de placer des supports sous les tubes (On en trouve sur Thingiverse).

La qualité des éléments constitutifs, du montage, et la vitesse d'exécution vont déterminer la précision d'usinage de la machine.

Vérifiez bien la géométrie de vos impressions 3D, un rond ne doit pas être un ovale et la cotation est importante. J'ai ajouté aux pièces à imprimer, une jauge 100 mm X100 mm X100 mm et le fameux cube 20 mm X 20mm X 20mm qui permettent de vérifier le volume d'impression. Vous pourrez ainsi régler votre imprimante. Suite aux réglages, vérifier immédiatement votre première impression ou, imprimer une pièce dont vous connaissez les côtes.

Choisissez des roulements de bonne facture.

Les tubes ont été sélectionnés à l'achat (à l'aide d'un pied à coulisse numérique). J'ai pu trouver 4 tubes présentant des écarts de côtes de l'ordre de quelques centièmes . Des tubes présentant des écarts jusqu'à plusieurs dixièmes de millimètre ont été mesurés, alors soyez vigilants. La mesure sera faite en tournant le tube, pour vérifier l'ovalisation possible, et à différents endroits sur la longueur. Prenez des notes et surtout, le temps nécessaire pour effectuer vos mesures. Sachez que lors de la coupe des tubes, des contraintes seront relâchées donnant parfois des surprises.

IMPRESSION

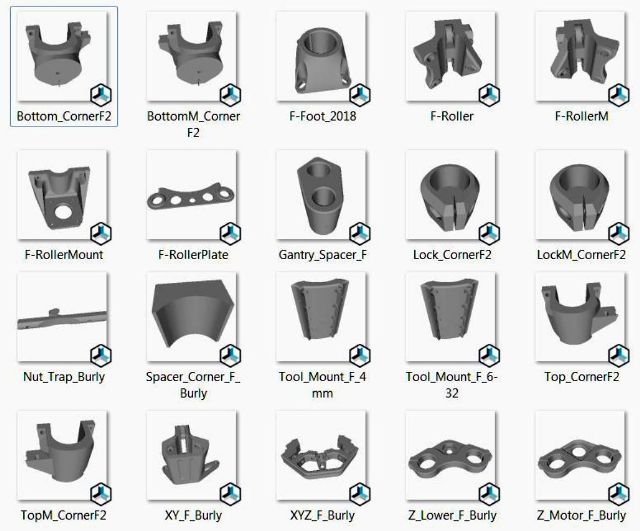

Les pièces peuvent être personnalisées et imprimées de couleurs différentes. Le tableau ci-après donne la distribution des couleurs suivant le modèle d'origine. Dans la colonne couleur, vous avez l'indication clair (gris clair par défaut) ou foncé (bleu par défaut). Vous pouvez donner libre cours à votre imagination et même faire vos fonds de rouleaux.

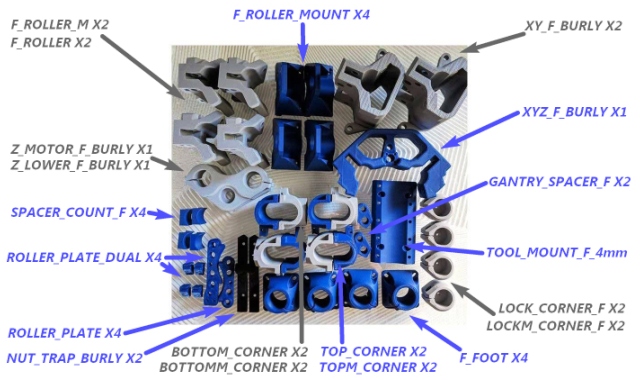

COULEURS D'IMPRESSION MPCNC

Qté Nom Remplissage Couleur POIDS en Grs
2 Bottom_Corner * 55% Clair 69,4
2 BottomM_Corner * 55% Clair 69,4
2 Lock-Corner * 55% Clair 41,7
2 LockM_Corner * 55% Clair 41,7
2 Top_Corner * 55% Foncé 66,1
2 TopM_Corner * 55% Foncé 66,1
4 Spacer_Corner _ * _ Burly 75% Foncé 16,6
4 * -Foot_2018 35% Foncé 127,1
2 *-Roller 55% Clair 180
2 * -Roller M 55% Clair 180
4 RollerMount 55% Foncé 200
4 RollerPlate ( Dual en option) 100% Foncé 8
2 XY _ * _ Burly 55% Clair 402
2 XYZ _ * _ Burly 75% Foncé 143
2 Gantry_Spacer_ * 55% Foncé 10,3
2 Nut_Trap_Burly 100% Foncé 32
1 Tool_Mount _ * _ 4mm / 6-32 65% Foncé 63,4
1 Z_Lower _ * _ Burly 55% Clair 35
1 Z_Motor _ * _ Burly 55% Clair 31
Total Total Total
43 Pièces 732,6 1050,2

 Télécharger les fichiers STL - Cliquez ICI

Plus d'information sur le site du créateur ( Ryan ZELLARS en anglais): https://www.v1engineering.com/.

Il y a également un forum français : https://forum.v1engineering.com/t/team-francaise-mpcnc-french-mpcnc-team/3825.
