cet article décrit l'utilisation des interruptions sur la puce attiny88. Un exemple avec dix boutons poussoirs en mode momentané ON / OFF est décrit dans cette page. Le code est strictement identique à celui de l'ATTiny85 mais adapté pour l'ATTiny88 avec une multiplication par 5 des possibilités.
Les modes ON / OFF avec détection du Front Montant et Descendant, et interrupteur Marche / Arrêt seront à déduire des codes de l'ATTiny85. Il faut bien que je vous laisse un peu de travail...
L'entête aura une structure identique et adaptée à chaque puce.
La structure du code (le programme à proprement parler) sera toujours la même.
Téléchargement du code au bas de cette page

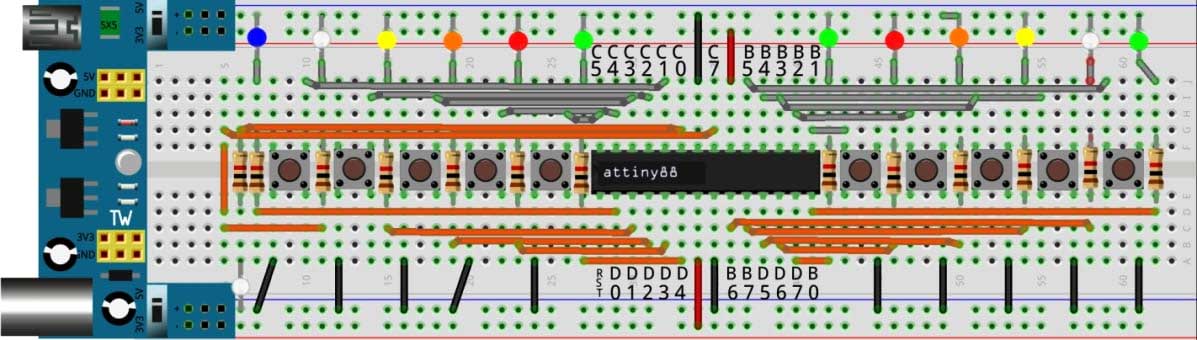

Cette vue permet de voir l'implantation des composants sur une breadboard.
Cette vidéo montre le fonctionnement des interruptions sur un ATTiny88.
La led jaune PD7 commandée par le bouton poussoir PB1.
La led orange PD6 commandée par le bouton poussoir PB2.
La led rouge PD5 commandée par le bouton poussoir PB3.
La led jaune PB7 commandée par le bouton poussoir PB4.
La led orange PB6 commandée par le bouton poussoir PB5.
La led rouge PC7 commandée par le bouton poussoir PC1.
La led orange PD1 commandée par le bouton poussoir PC2.
La led rouge PD2 commandée par le bouton poussoir PC3.
La led jaune PD3 commandée par le bouton poussoir PC4.
La led orange PD4 commandée par le bouton poussoir PC5.
Les leds verte PB0, blanche PC0 et bleue PD0 dont le clignotement est assuré dans la boucle LOOP.

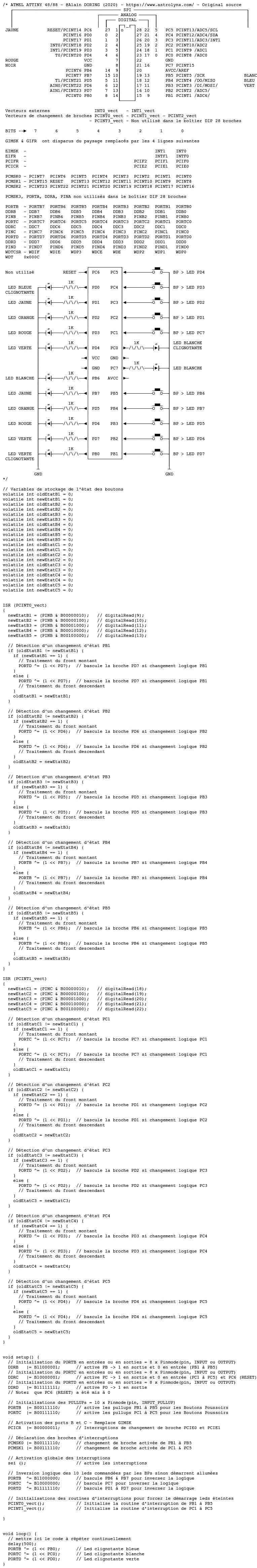

Télécharger les codes Interrupt_ATTiny88
