LE PROJET

Tous les liens donnés dans cet article sont actifs au moment où j'écris ces lignes. Je ne saurais être tenu pour responsable de l'annulation ou la fin des annonces. Cherchez bien et vous trouverez des produits identiques sur le net.

Cahier des Charges

Adaptable sur Smartphones courants de 68 à 94mm de largeur.
Adaptable sur Tablette ou Grands Smartphones en modifiant les tiges d'assemblage.
Adaptable pour objectif de 25mm, 30mm, 37mm, 42mm et 58mm avec bagues de réduction.
Prise en main identique à un appareil Reflex.
Poignée gauche inclinable de 15° en 15° sur 90°.
Réglable sans vis par système de blocage à pinces de conception personnelle.
Accès facile aux prises USB, Jack, etc… à voir en cours de réalisation.
Insert "pas Kodak" pour accessoires.
Insert pour fixation sur pied photo (Écrou noyé).
Déclencheur Bluetooth embarqué.
Pied de table DIY adaptable.

Options

Une batterie Power Bank logée dans la poignée droite.
Un Projecteur Ultra Puissant 120 leds 7W.
Une Rampe Porte-Accessoires.
Support DIY pour micro.
Pour l'optique j'ai choisi un ensemble XCSource qui me convenait pour ses caractéristiques et son rapport Qualité/Prix. Il faut ajouter à cela un ensemble de raccords d'adaptation.

Accessoires Optiques

Pour ma part quelques raccords supplémentaires ainsi qu'un ensemble de filtres divers complète le bloc optique.

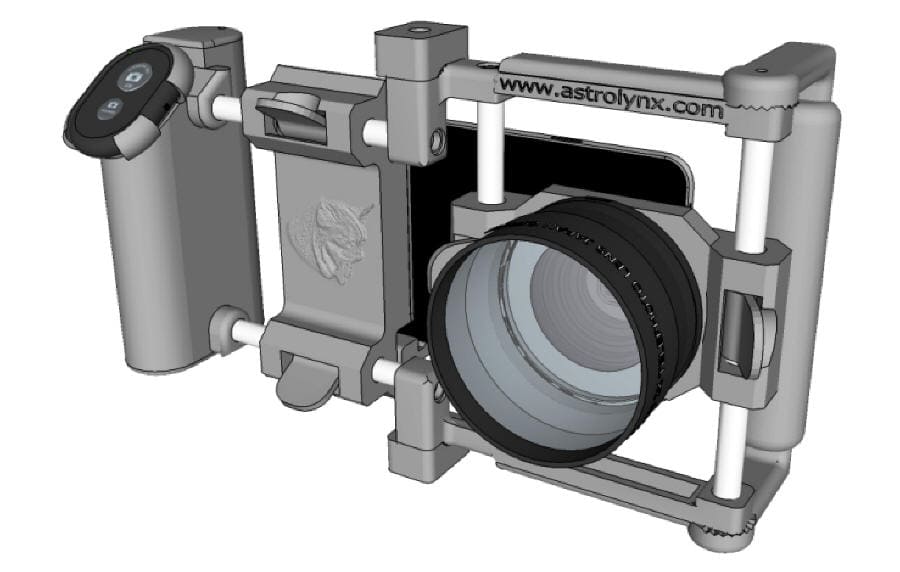

Passons maintenant à la partie principale, le support. Il a été conçu avec SketchUp. La fabrication en PLA m'a demandé quelques reprises (prototype oblige) pour aboutir au produit fini. La couleur est votre choix, perso j'ai fait classique avec du PLA noir.

Pour la réalisation vous aurez besoin d'un minimum d'outillage :

   Une perceuse avec une boîte de forets et une fraise à ébavurer.
   Un cutter et/ou un canif (Si vous n'êtes pas un expert prévoyez un gant de boucher).
   Limes diverses, papier de verre et/ou toile émeri.
   Tournevis divers. et Clés Allen (une trousse outils d'horloger bien équipé suffit).
   Pinces diverses (coupante, plate, à bec).
   Une petite pince Brucelles pour saisir et mettre en place les petits écrous.

La nécessité d'imprimer les pièces principales avec des supports demande un gros travail de nettoyage. Pour cela, j'utilise une ponceuse lapidaire de fabrication personnelle qui me donne entière satisfaction. Au final, j'en ai conçu 2 avec des vitesses différentes. Une pour dégrossir et l'autre pour la finition. J'expliquerai cela plus en détail sur la page "Ma ponceuse lapidaire".

Maintenant voyons la liste du matériel à réunir pour passer à la réalisation.

Achats matériel

OPTIONS

Les options sont facultatives et peuvent être ajoutées par la suite. Elles ne sont pas indispensables pour démarrer le projet.

- Batterie Li-Ion double cellule avec Régulation 5V pour connexion accessoires.
    · 1 ou 2 Batteries Lithium 18650 au choix.
    · Circuit de charge avec protection intégrée ou séparée avec sortie 12V.
- Circuit de conversion 12V > 5V pour recharge smartphone ou accessoires 5V.
- Projecteur LEDS DIY 12V connectable sur batterie Li-Ion embarqué.
- Rampe et Sabots pour Accessoires Standard.

Achats matériel divers

Projecteur 120 leds

Modification du Format

Pour modifier la largeur de prise de smartphone (exemple : +12mm pour élargir de 24mm).

C'est cher pour un grand smartphone ou une tablette mais vous pouvez faire des recherches plus poussées et pour d'autres longueurs. Voir utiliser les mêmes longueurs combinées bien que je ne regrette pas l'achat des colonnettes de 26mm à 1€45.  Je n'ai pas beaucoup cherché n'étant pas concerné par ce problème. Ceci étant relatif sur un ensemble complet à ~67€ (hors options). En conclusion, même si l'ensemble n'est pas donné, il faut relativiser au vue des caractéristiques et des accessoires. N'oubliez pas cet ensemble est modulable.

Pour terminer, les batteries données dans cette liste sont bonnes pour vérifier le fonctionnement du dispositif. Pour une autonomie certifiée, utiliser des batteries Li-Ion de bonne facture. Exemples : Sony VTC6, Samsung INR18650-25R,etc...

Je vous souhaite beaucoup de plaisir pour cette réalisation et que du bonheur pour son utilisation.

Je décline toutes responsabilités concernant la fabrication et/ou l'utilisation de ce matériel (Certains outils ou produits peuvent être dangereux à manipuler, soyez prudents). Si vous n'avez pas les compétences nécessaires faites vous aider par une personne possédant les qualités requises.
