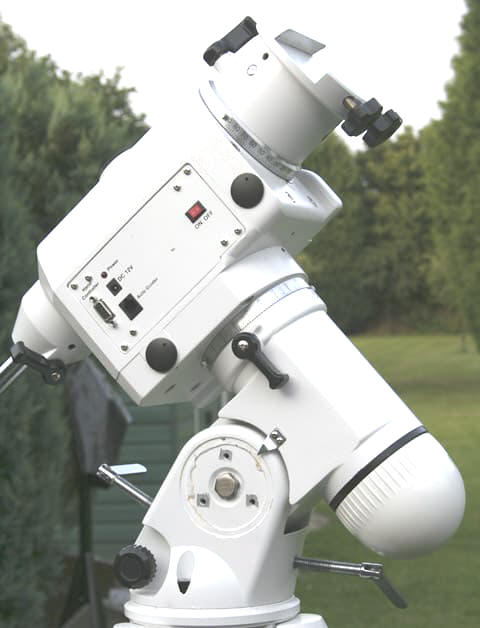

MODIFICATION MONTURE EQ6 PRO GOTO

La monture EQ6 comme d'autres montures de la série sont conçues pour une mise en station sur des latitudes plus basses que les nôtres (~30°). Si nous parvenons à faire une mise en station sous nos latitudes en France, c'est en tournant la vis de montée pratiquement à fond. Il s'avère que la butée sur laquelle s'appuie cette vis est mal positionné. Ceci entraîne un dur lorsque l'on manœuvre la vis qui fini par se tordre.

Une seule solution : ajouter une seconde butée qui permettra à la vis de fonctionner dans des conditions optimales. Voici le récit en photos de cette intervention qui est pratiqué par de nombreux possesseur de montures EQ et Atlas.

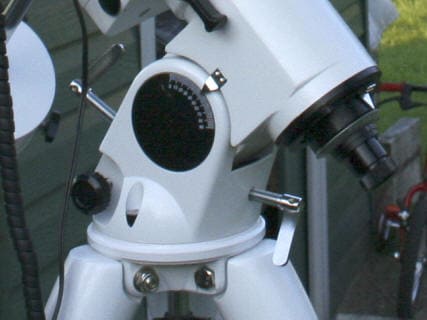

AVANT


APRÈS


La matière nécessaire à notre modification...
Pièce en laiton de 55mm X 32mm X 15mm

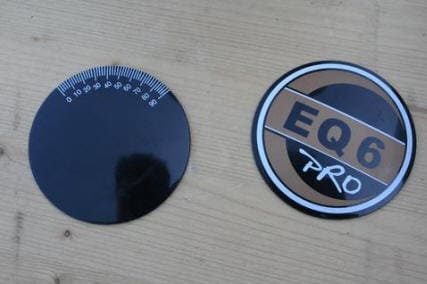

Enlever avec précaution les joues en plastique.
Chauffer doucement pour ramollir la colle.

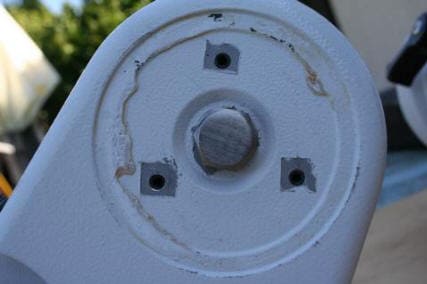

Démonter le boulon servant d'axe.
Desserrer les 3 vis de réglage de jeu.

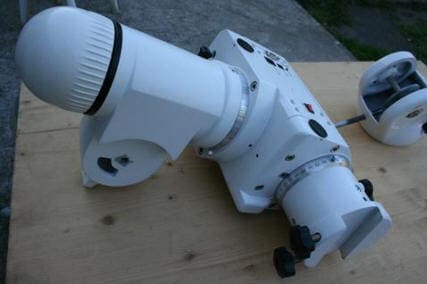

Enlever l'embase.
Replacer vis, rondelles et écrou.

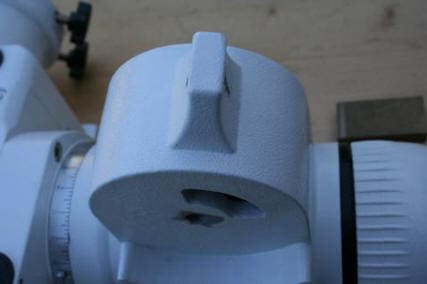

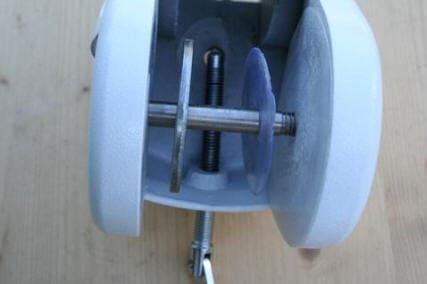

Lla butée de réglage d'altitude ou de hauteur.

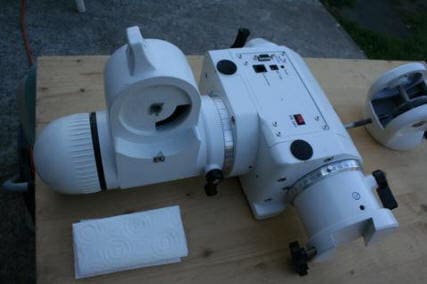

Préparer quelques feuilles d'essuie-tout.


de l'essuie-tout pour protéger le mécanisme.
Compter le nombre de feuilles utilisées.

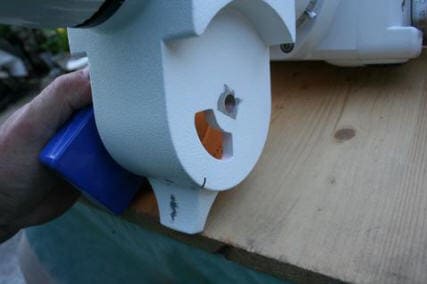

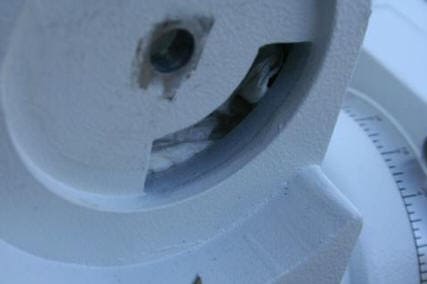

Retourner le bloc, la butée vers le bas.


j'ai utilisé un bloc de laiton.

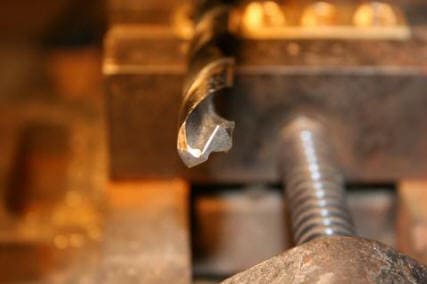

Chanfreiner les arêtes de coupe du foret.

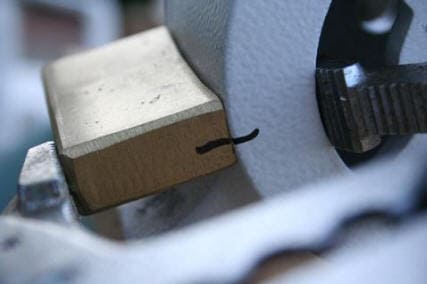

Positionner le bloc pré-percé

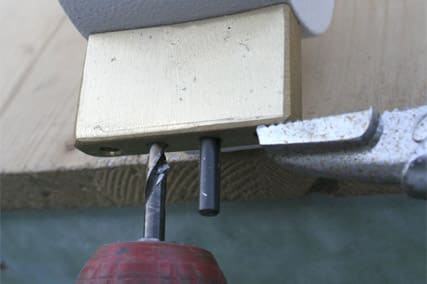

contrepercer les trous à tarauder.

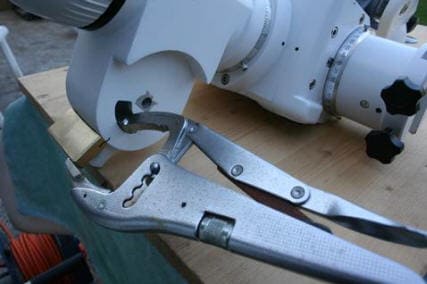

bloquer à l'aide d'une pince étau.


Percer et tarauder les trous.


Aspirer les copeaux et vérifier.
Enlever l'essuie-tout, compter lesfeuilles.

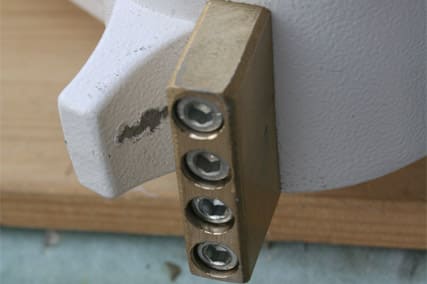

Fixer le bloc après nettoyage.
Remonter l'ensemble et régler le jeu.

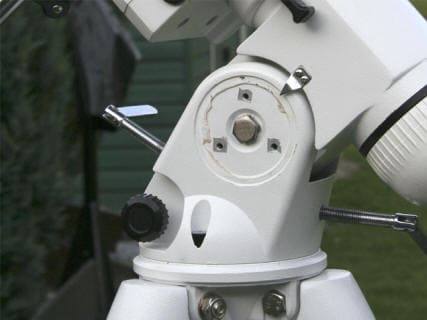

Les réglages sont maintenant beaucoup plus facile.

La vis ne force plus et j'obtiens un réglage plus précis et sans saccades.

Vous trouverez d'autres descriptions concernant cette modification sur le net. Ils vous conseillent également le réalésage du diamètre de passage de vis pour une meilleure précision. Sans doute vrai dans le cas ou votre réglage en latitude provoque le basculement de la monture sur l'axe. A 50° 30' de latitude, je ne rencontre pas ce problème, je n'ai donc pas effectué cette modification. A vous de voir...
