COUTEAU SUISSE ASTRO
ASSEMBLAGE

EXPLICATIONS

Le Starfinder a été complété par un ensemble de documents assemblés de façon a être déployés au format triptique c'est à dire par groupe de 3 documents à la fois suivant la tâche à réaliser.

Les tables des objets CALDWELL et MESSIER donnent la correspondance NGC/IC/Sh, la constellation en abrégé, le nom de la constellation, le type d'objet, l'Ascension Droite, la Déclinaison, la magnitude, la taille et le nom habituel connu.

Les types d'objets sont :

- Préparation d'une observation des Objets MESSIER.

Objets MESSIER en couleur - Tables des objets classés par difficultés.

- Identification des Objets MESSIER lors d'une observation.

Objets MESSIER en noir et blanc - Tables des objets classés par numéros.

- Préparation d'une observation des Objets CALDWELL.

Objets CALDWELL en couleur - Tables des objets classés par difficultés.

- Identification des Objets CALDWELL lors d'une observation.

Objets CALDWELL en noir et blanc - Tables des objets classés par numéros.

- Lister le matériel pour préparer une capture.

L'abaque centrale est associée aux tables des capteurs choisis pour définir le matériel à utiliser.
Choix du champ, du capteur, de l'optique, de la focale et de l'objet.

IMPRESSION

L'impression de l'ensemble des planches doit être faite sur la même imprimante avec les mêmes paramètres d'impression, surtout le pourcentage d'impression afin d'être certain d'avoir les bonnes dimensions au découpage. Donc attention aux impressions faites à des intervalles plus ou moins longs. Des surprises peuvent être désagréables. On peut parfois être tenté d'adapter le taux d'impression pour agrandir au maximum ou de diminuer la taille pour faire plus petit. OK, mais tout doit être imprimé à la suite en vérifiant à chaque impression que le compte y est. A bon entendeur... Salut!

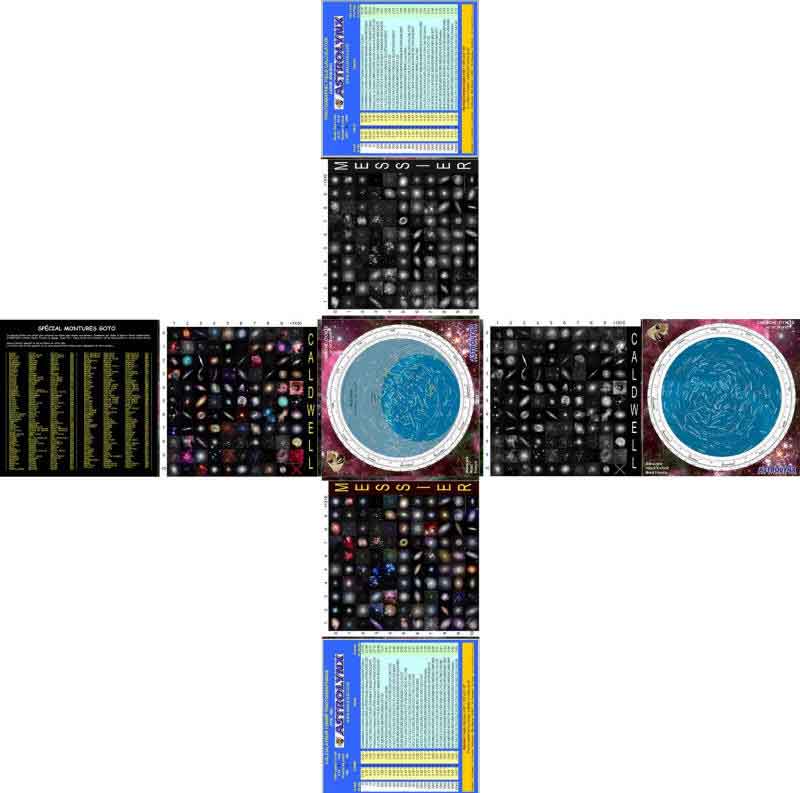

Le téléchargement du recto contient 5 planches à imprimer directement.
- Tableau Messier en couleur.
- Tableau Messier en Noir et Blanc.
- Tableau Caldwell en couleur.
- Tableau Caldwell en Noir et Blanc.
- Tableau des étoiles principales utilisées pour le pointage GOTO Classées par ordre alphabétique avec les constellations correspondantes.

Nota : Les tableaux en couleur seront utilisés de préférence pour la préparation d'une observation. Les tableaux en noir et blanc seront utiles pour identifier un objet la nuit à l'oculaire. Ces tableaux comportent des chiffres en abscisse et en ordonnée permettant de déterminer le numéro de l'objet.

Il reste donc à choisir le lieu d'observation favori pour obtenir le cherche étoiles.
En utilisant le même lieu, demander la version GOTO.
Reste à cliquer sur les calculateurs de champ photographique et choisir 2 capteurs.

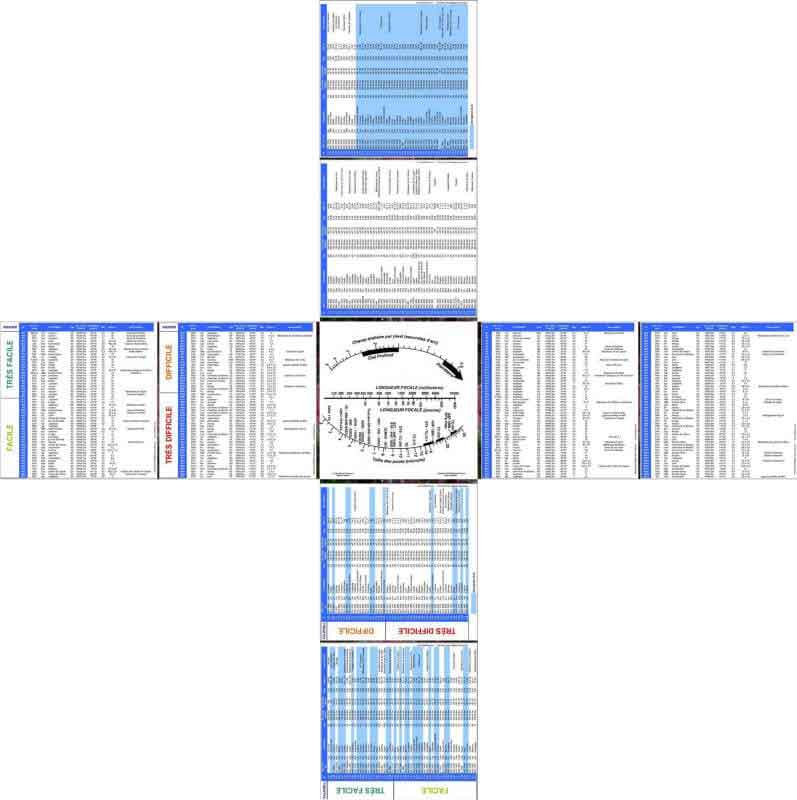

Le téléchargement du verso contient les 9 planches nécessaires.

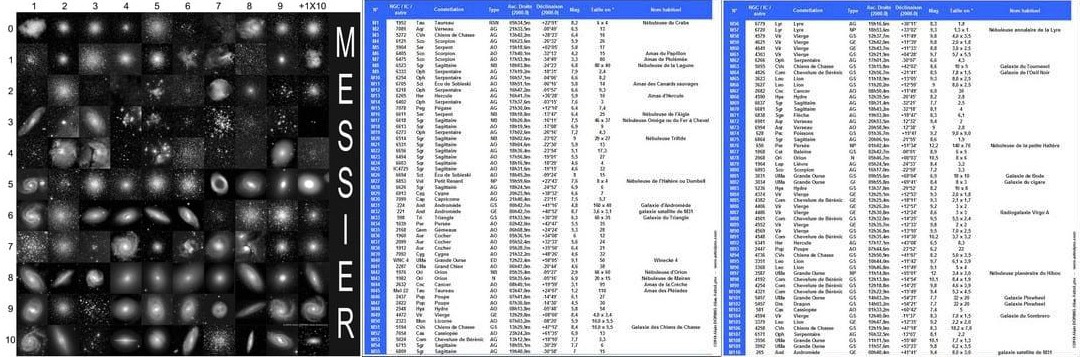

- Messier par Numero_1.
- Messier par Numero_2.

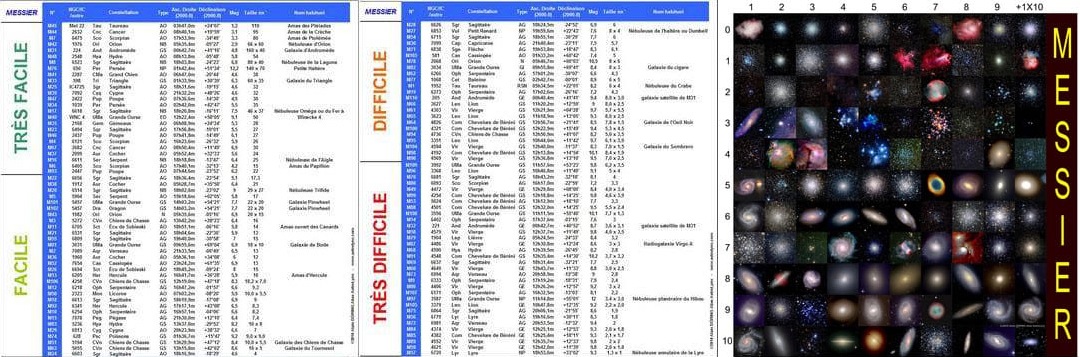

- Messier par Difficulte_1.
- Messier par Difficulte_2.

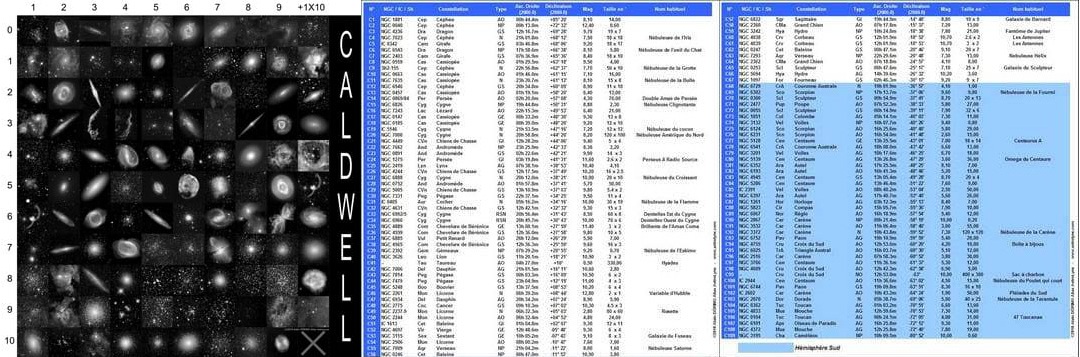

- Caldwell par Numero_1.
- Caldwell par Numero_2.

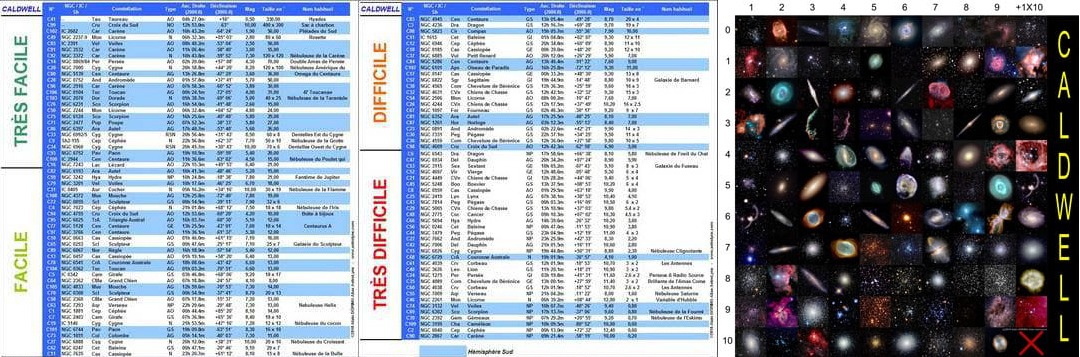

- Caldwell par Difficulte_1.
- Caldwell par Difficulte_2.

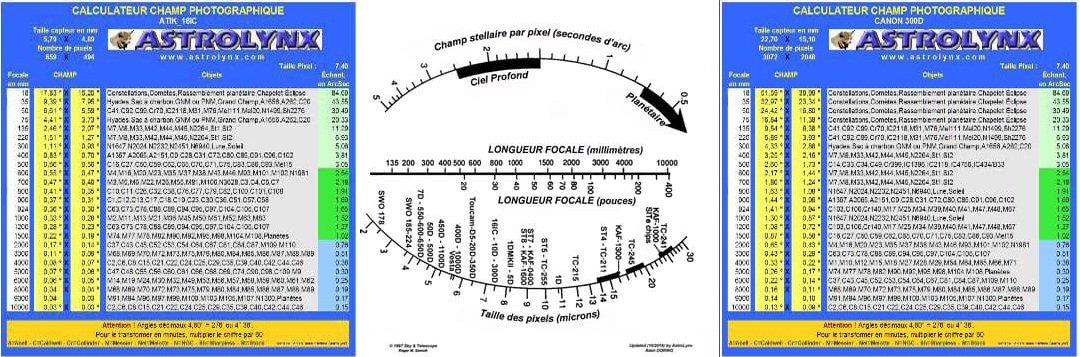

- Calculateur Champ Stellaire CCD.

Ce qui donne un total de 18 planches à imprimer.

DÉCOUPAGE

Une fois l'impression des planches terminée, passez au découpage à l'aide de cutters, ciseaux, couteaux à découper et/ou scalpels sur une planche à découper.

Attention ! La précision est de mise. Ce travail nécessite un peu de minutie. Vouloir finir avant d'avoir commencé n'est pas à l'ordre du jour.

Chaque planche contient une image, deux bandes (repère d'épaisseur) et une patte d'assemblage qui reliera les planches les unes aux autres.

MONTAGE

Si vous avez une planche de bois compressé ou de contreplaqué, suffisamment grande, clouez-y une latte pour aligner correctement les planches à assembler.
Découpez deux dalles de la taille exacte du cherche-étoiles qui servira de bloc réglage et de pressage. Préparez quelques livres assez lourd ou autre chose pour assurer le collage le temps de la prise.

Nous utiliserons de la colle à papier, blanche, liquide. Vous pourrez ajouter un peu d'eau pour rendre la colle plus liquide si nécessaire, mais pas trop, la colle ne doit pas apparaître au travers du papier. Vous avez une autre colle pas de problème. Dans tous les cas, des essais seront nécessaires avec les chutes de papier qui ne manqueront pas après les découpes. Etalez bien la colle et pas de générosité, surtout sur les bords. Soyez rapide, ne trainez pas.

Prévoyez de l'eau, une éponge, des chiffons, un sèche-cheveux, un rouleau à maroufler, si vous en possédez un. Le marouflage par frottement est déconseillé car des griffes apparaîtront à la surface du papier photo.

Pour assurer une longue vie à notre couteau suisse astro, les endroits de pliage seront renforcés à l'aide de caliquot (tissu pour les reliures de livres). A défaut, on peut envisager l'utilisation de plusieurs couches de gaze hydrophile (en pharmacie), c'est toujours mieux que rien. Là également, quelques essais sont souhaitables avant montage définitif.

Les planches seront prépliés avec l'aide de 2 règles et remise à plat avant montage et collage. Ceci facilitera le fonctionnement de l'ensemble finalisé.
Les pattes d'assemblage seront martelées tout le long du bord extérieur afin de reduire l'épaisseur et diminuer l'apparition d'une marque après collage. Attention de ne pas marquer le document qui doit être impeccable.

Commencez par assembler les planches comme suit :

- La branche Messier en couleur.
- Recto -> Images Messier couleur + Calcul champ photographique capteur 1.
- Verso -> Table Messier par Numero 1 + Table Messier par Numero 2.

- La branche Messier en Noir et Blanc.
- Recto -> Images Messier noir et blanc + Calcul champ photographique capteur 2.
- Verso -> Table Messier par Difficulte 1 + Table Messier par Difficulte 2.

- La branche Caldwell en couleur.
- Recto -> Images Caldwell couleur + Liste étoile Monture GOTO.
- Verso -> Table Caldwell par Numero 1 + Table Caldwell par Numero 2.

- La branche Caldwell en Noir et Blanc.
- Recto -> Images Caldwell noir et blanc + Carte GOTO.
- Verso -> Table Caldwell par Difficulte 1 + Table Caldwell par Difficulte 2.

La partie la plus délicate reste l'assemblage des 4 branches avec, au centre du recto, le cherche étoile et au verso de celui-ci, le calculateur de Champ Stellaire CCD.
Pour cela utilisez une latte pour vous assurer de l'alignement des branches. Veillez bien au sens des branches et à l'orientation du cherche étoile.

PROTECTION

Vous avez terminé votre Couteau Suisse Astro et vous devez en être fier et je vous en félicite. Reste à protéger votre oeuvre. Je vous suggère de faire un étui de protection avec une feuille de CANSON noir de 50cm x 70cm - 270grs. Je vous laisse le soin d'imaginer l'écrin dans lequel vous souhaitez ranger le fruit de votre travail. Pour conserver celui-ci très longtemps sans dégradation des couleurs, il faut le mettre à l'abri de la lumière.
