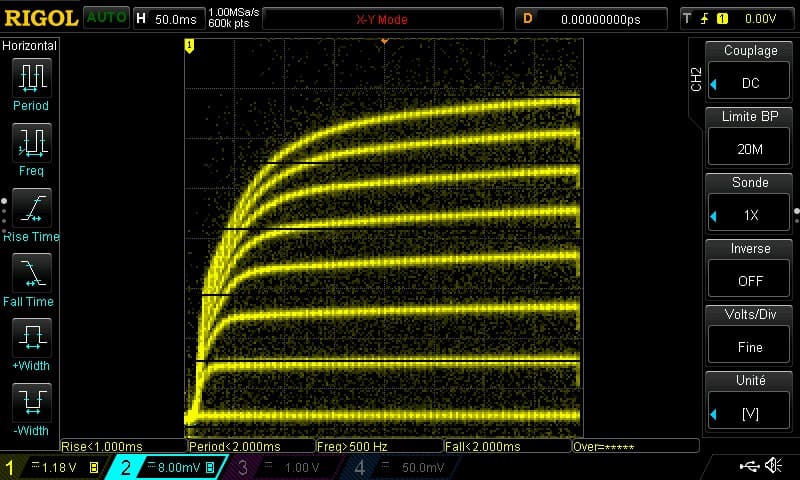

Cela fait longtemps que je souhaitais visualiser les caractéristiques des transistors. L'appairage ou la complémentarité des transistors est une nécessité dans certaines applications, qu'il convient de réaliser, en visualisant les courbes de caractéristiques sur un oscilloscope. Même si l'envie m'en prenait au temps où mon oscilloscope HAMEG trônait fièrement dans l'étagère, j'ai depuis acheté un RIGOL DS1054Z qui permet, en plus, de sauvegarder les captures d'écran facilitant les comparaisons et le classement.

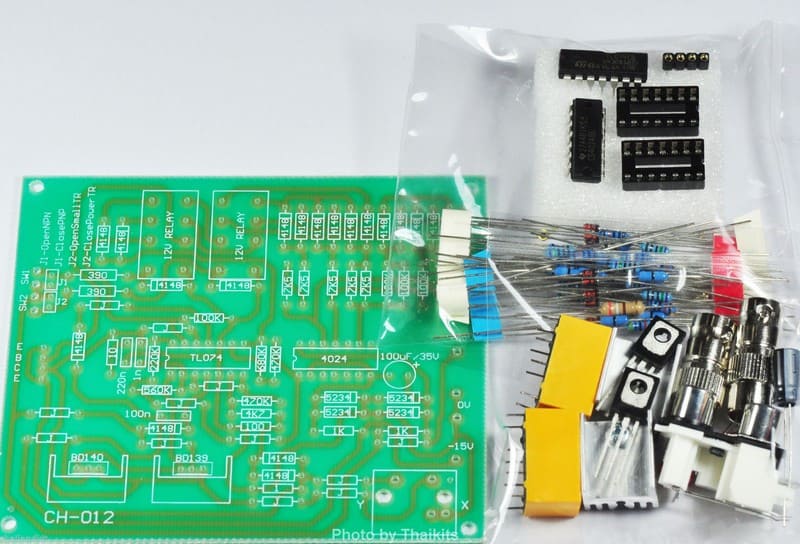

J'ai fouiné sur le web et je suis tombé sur un kit Taïwanais vendu sur Ebay, Banggood, etc… Le schéma est un classique que l'on peut trouver sur le Net et l'assemblage est assez facile. Pour utiliser ce circuit il est nécessaire de posséder un oscilloscope fonctionnant en mode XY.
Le 20 février 2018
Kit CH-012 complet avec carte alimentation | EBAY (Thaïland Kits) | 18,90 | ||
Boitier économique VD5 | GOTRONIC avec le port | 12,40 | ||

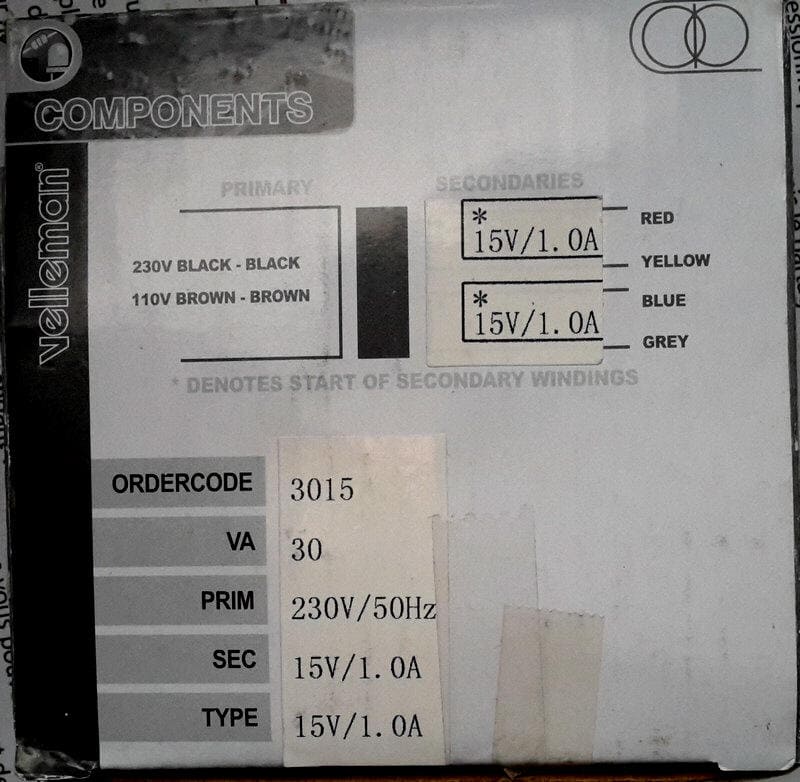

Transformateur Toriques 2X15V 30VA | AUDIOPHONICS avec le port | 25,30 | ||
Leds, Interrupteurs, Commutateurs, Passe-Fils, Câblage, etc… | Fonds de tiroir |
Ce qui donne un total d'environ 60€ à 60% dû au boîtier et surtout au transformateur, ce qui n'est bien évidemment pas donné, mais bon au final j'espère obtenir satisfaction de ce montage et m'en donner à cœur joie dans l'appariement des transistors.

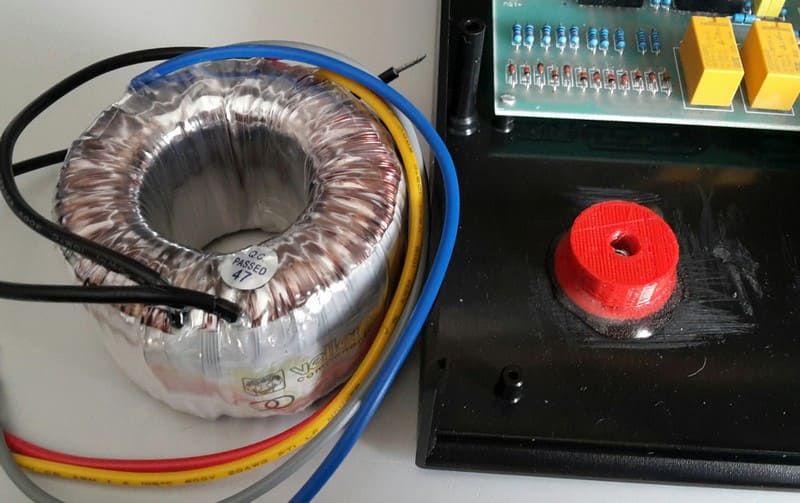

Je commence le montage demain et je vais commander le transformateur chez Audiophonics. Je possède déjà le boitier VD5 ce qui m'a permis de constater, le kit en mains, qu'il fait parfaitement l'affaire. Je précise pour ceux qui se poserait la question : Le kit est vendu avec ou sans le module d'alimentation donc faites attention en commandant de ne pas vous laisser influencer par un prix plus bas mais sans le module d'alimentation. Ce module est bien évidement réalisable DIY si vous possédez déjà les composants. Mais vue la différence de prix, je ne pense pas que l'opération soit rentable s'il vous faut commander les composants séparément.

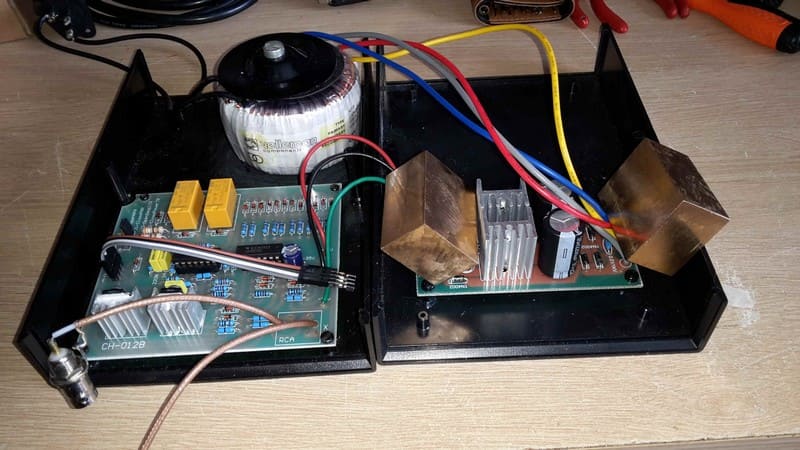

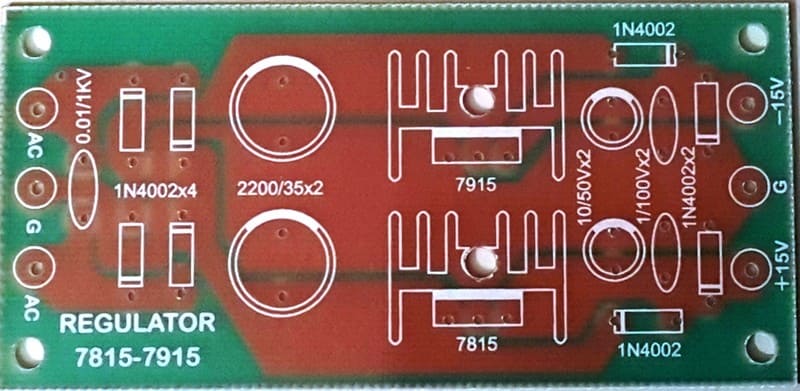

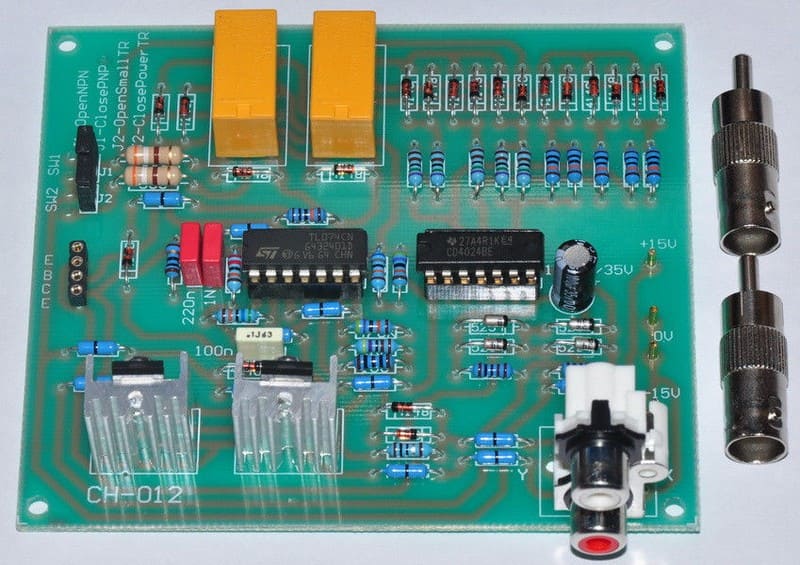

Le 10 mars 2018Montage des Résistances, Diodes, Condensateurs, Transistors et relais sur la platine principale puis montage de la platine d'alimentation. J'ai utilisé du silicone pour assembler les transistors sur les radiateurs afin de faciliter le refroidissement. Attente de la réception du transformateur d'alimentation pour continuer par le cablâge et procéder aux essais avant mise en boîte.

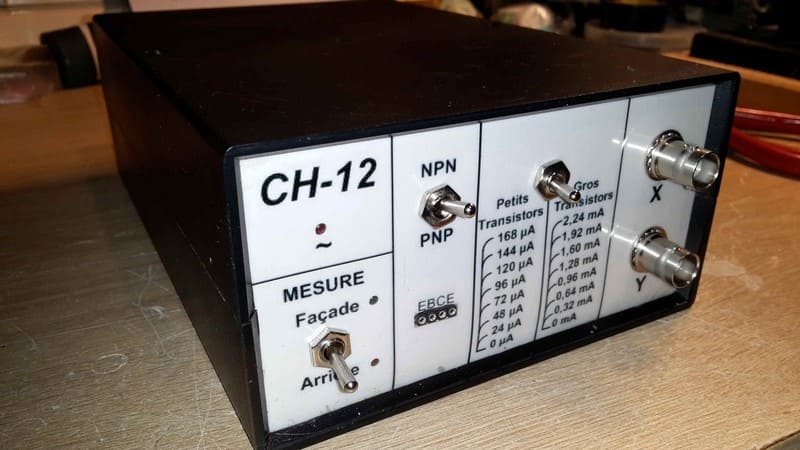

Le 12 mars 2018

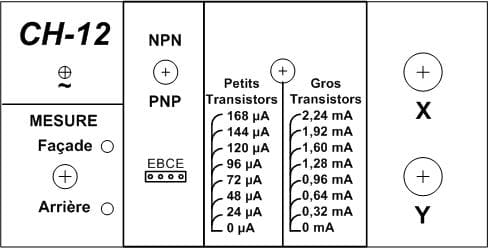

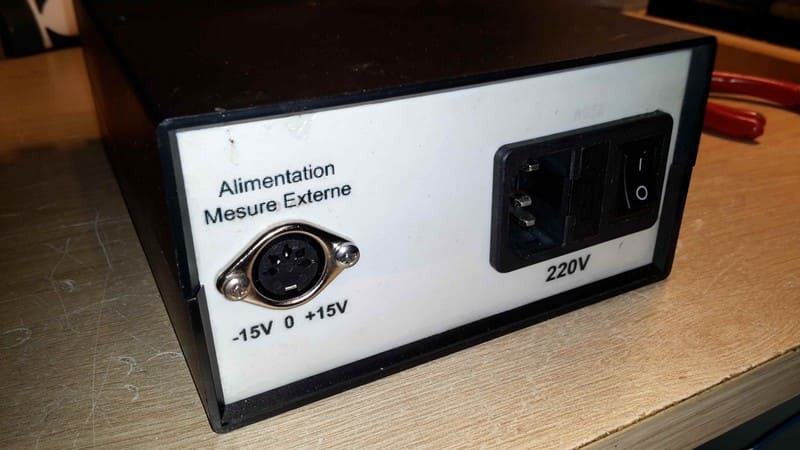

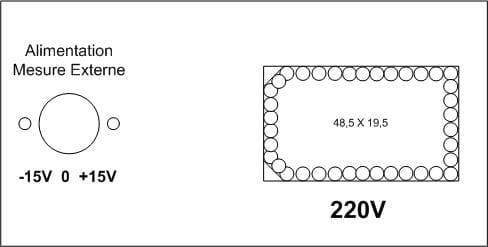

Le panneau arrière :
A la suite de cela, il est dans mes intentions, pour le fun, de fabriquer un traceur de courbes à transistors paru dans Elektor d'octobre 1980
(ça ne date pas d'hier). L'avantage est, quelques transistors, des résistances, des condensateurs, une diode Germanium, bref ! des fonds de tiroirs.
Pour l'alimentation, je prévoirai une sortie sur l'arrière du boitier VD5 de la version "Kit Taïwanais".
Pour ce faire, j'ai choisi de faire les deux versions, NPN et PNP. Certains pourraient dire que cela fera double emploi, mais celui là,
j'avais envie depuis trop longtemps de l'accrocher à mon palmarès, qui n'est pas bien grand, j'en conviens.
Si je n'ai pas fait ce montage avant, c'est que je croyais ce montage bien simple pour effectuer des mesures fiables et sérieuses.
Je ne suis donc pas passé à l'acte jusqu'à ce que, récemment, je découvre sur internet l'article (en anglais) de
Eddy Bergman.
Il décrit de façon remarquable son expérience avec ce montage à transistors et il m'a donné l'envie de le réaliser. J'avais bien sûr déjà effectué
l'achat du kit Taïwanais. Qu'à cela ne tienne, je vais utiliser celui-ci pour complémenter des transistors PNP et NPN afin de réaliser
les deux versions du montage d'Elektor et m'assurer de l'équilibrage des affichages. Mon but au final est de pouvoir caractériser
l'appariement des transistors par superposition des captures d'écran.
Le moment venu, je vous tiendrais informé au fur et à mesure de l'avancement du projet... A suivre...
Pour la traduction de l'article de Eddy Bergman, je navigue sur Google Chrome, pour moi la traduction se fait automatiquement.
Même si celle-ci n'est pas parfaite, elle permet de lire l'article correctement en français sans trop se prendre la tête.
